Como Allen Bradley 2711P-T6C20D pode melhorar o controle de IHM industrial e a visibilidade da máquina

Resumo do artigo:A automação industrial depende de interfaces homem-máquina confiáveis ​​que permitem aos operadores monitorar equipamentos, gerenciar parâmetros de processo, responder a alarmes e comunicar-se com sistemas de controle de forma eficiente. Como um prático terminal de toque PanelView Plus 600, oAllen Bradley 2711P-T6C20Dcombina um display colorido, operação com tela sensível ao toque, recursos de comunicação serial e Ethernet e entrada de energia de 24 Vcc em um design industrial compacto.Feimuajuda os usuários de automação a avaliar os componentes da IHM de acordo com a compatibilidade do sistema, requisitos de comunicação, condições de instalação e necessidades de substituição. Este guia explica as principais especificações do produto, valor de aplicação, considerações de seleção, fatores de instalação e práticas de manutenção.

Índice

1. O que é Allen Bradley 2711P-T6C20D?
2. Quais são as principais especificações?
3. Quais recursos são importantes em aplicações industriais?
4. Onde a IHM pode ser aplicada?
5. Como você deve avaliar esta IHM para um sistema de controle?
6. O que deve ser considerado durante a instalação?
7. Como os operadores podem manter a confiabilidade a longo prazo?
8. Perguntas frequentes

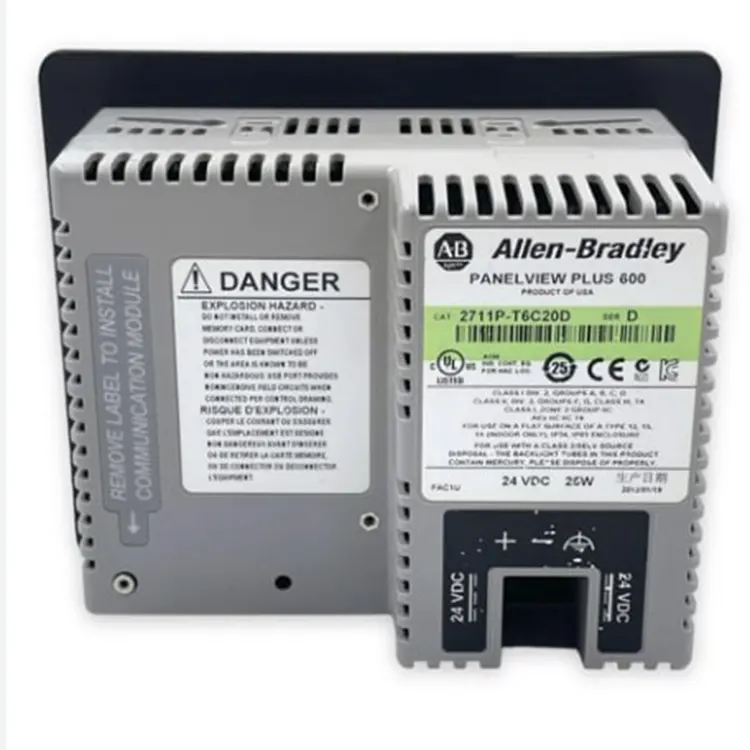

O que é Allen Bradley 2711P-T6C20D?

OAllen Bradley 2711P-T6C20Dpertence à família PanelView Plus 600 de terminais de operação industriais e foi projetado para fornecer uma interface entre operadores e máquinas automatizadas. Em vez de depender de interruptores físicos e indicadores separados para cada condição da máquina, uma IHM industrial pode consolidar informações operacionais, alarmes, valores de processo e funções de controle em uma interface gráfica.

Para equipamentos de produção, esta abordagem pode tornar a operação de rotina mais organizada. Os operadores podem usar a tela sensível ao toque para navegar pelas telas da aplicação, observar as condições da máquina, confirmar alarmes e interagir com funções de controle configuradas. O formato compacto do terminal também o torna adequado para gabinetes de controle e estações de operação no lado da máquina, onde o espaço do painel é limitado.

Como a seleção da IHM depende muito da arquitetura do CLP e do software de aplicação existente, os compradores devem verificar a configuração exata do catálogo, o firmware, os requisitos de comunicação e a compatibilidade da aplicação antes da substituição ou integração.

Quais são as principais especificações?

Compreender as características técnicas de uma IHM é essencial antes de incorporá-la a um sistema de automação existente. A tabela a seguir resume as especificações comumente referenciadas para a configuração do terminal 2711P-T6C20D.

As especificações podem variar de acordo com o sufixo do catálogo, a revisão do hardware e a configuração do terminal. Para um projeto de substituição de engenharia, sempre compare a placa de identificação e a documentação do sistema existente, em vez de selecionar uma substituição apenas pelo número de catálogo básico.

Quais recursos são importantes em aplicações industriais?

1. Visualização de cores nítidas

Um display colorido permite que as informações da máquina sejam organizadas em telas gráficas contendo indicadores de status, valores de processo, mensagens de alarme, botões e instruções de operação. Isto pode ajudar os operadores a compreender as condições do equipamento sem consultar constantemente instrumentos separados.

2. Interação direta com tela sensível ao toque

A tela sensível ao toque resistiva fornece interação direta com telas IHM configuradas. Os operadores podem selecionar menus, inserir valores, confirmar alarmes e acessar diferentes funções da máquina na mesma interface. Este projeto é particularmente prático para estações de controle do lado da máquina, onde a operação simples é importante.

3. Conectividade de comunicação industrial

A capacidade de comunicação é um dos fatores mais importantes ao integrar uma IHM em um sistema de automação. A configuração 2711P-T6C20D está associada à comunicação Ethernet e RS-232, com interfaces USB também disponíveis para funções suportadas. Essas interfaces podem suportar troca de dados, gerenciamento de aplicações e conexão com equipamentos de automação compatíveis.

4. Instalação do Painel Compacto

Os gabinetes de controle frequentemente têm espaço disponível limitado. Um terminal compacto com tela sensível ao toque pode fornecer visualização ao operador sem exigir uma grande abertura no gabinete. Antes da instalação, os engenheiros devem confirmar as dimensões de corte necessárias, a folga de montagem, o roteamento dos cabos e as condições de ventilação.

5. Considerações Práticas de Manutenção

Freqüentemente, espera-se que as IHMs industriais operem continuamente em ambientes de produção. Uma aplicação claramente organizada, condições ambientais adequadas, backups regulares e qualidade de energia adequada podem contribuir para uma operação confiável.

Onde a IHM pode ser aplicada?

OAllen Bradley 2711P-T6C20Dpode ser considerado para aplicações industriais onde os operadores precisam de visualização localizada e controle da máquina. Os cenários de aplicação típicos incluem:

• Máquinas de fabricação:Monitore estados operacionais, parâmetros de produção, alarmes e sequências de máquinas.
• Equipamento de embalagem:Exiba informações de produção, configurações operacionais, mensagens de falha e status da máquina.
• Sistemas de manuseio de materiais:Fornece uma interface de operação para transportadores, equipamentos de transferência e processos de manuseio automatizados.
• Equipamento de processo:Visualize variáveis ​​como temperatura, pressão, vazão e status do equipamento quando suportadas pela arquitetura de controle.
• Retrofit da máquina:Substitua um terminal de operação antigo quando as dimensões físicas, os requisitos de comunicação, a compatibilidade do software e a funcionalidade do aplicativo tiverem sido verificados.

Em cada aplicação, a IHM deve ser avaliada como um componente de uma arquitetura de controle completa e não como um dispositivo isolado. A compatibilidade do PLC, o software aplicativo, os protocolos de comunicação, os requisitos de energia, as condições ambientais e o fluxo de trabalho do operador devem ser considerados em conjunto.

Como você deve avaliar esta IHM para um sistema de controle?

Escolher uma IHM industrial não é simplesmente uma questão de combinar o tamanho da tela. Um processo de seleção confiável deve começar com os requisitos reais da máquina e do sistema de automação existente.

1. Verifique o número de catálogo existente:Registre as informações completas do modelo e da série do terminal instalado.
2. Confirme os requisitos de comunicação:Identifique se o aplicativo usa Ethernet, comunicação serial, funções USB ou outras interfaces.
3. Revise a aplicação IHM:Verifique versões de software, arquivos de projeto, requisitos de tempo de execução e disponibilidade de backup.
4. Meça a abertura do painel:Confirme se o terminal de substituição corresponde ao recorte existente e ao arranjo de montagem.
5. Verifique os requisitos de energia:Verifique a alimentação CC disponível, a faixa de tensão, o arranjo de aterramento e a proteção.
6. Avalie as condições de operação:Considere temperatura, umidade, vibração, poeira, procedimentos de limpeza e outros fatores ambientais.

Esta abordagem sistemática pode reduzir os riscos de compatibilidade e facilitar o gerenciamento dos projetos de substituição de IHM.

O que deve ser considerado durante a instalação?

A instalação correta é essencial para obter um desempenho estável da IHM. Antes de alimentar o terminal, os engenheiros devem confirmar se o recorte do gabinete e a estrutura de montagem atendem às dimensões exigidas. A tela também deve ser posicionada de modo que os operadores possam visualizar as informações confortavelmente, sem ofuscamento excessivo ou obstruções.

A fiação de alimentação deve ser verificada cuidadosamente, principalmente quanto à polaridade, nível de tensão, aterramento e proteção. Os cabos de comunicação devem ser roteados de forma a minimizar interferências desnecessárias de equipamentos elétricos de alta potência.

Após a instalação, o comissionamento deve ocorrer em etapas:

• Verifique a fonte de alimentação antes de conectar o terminal.
• Confirme a fiação de comunicação e a configuração da rede.
• Carregue ou restaure a aplicação IHM correta.
• Teste as telas do operador e as funções de navegação.
• Verifique alarmes e exibições de status da máquina.
• Teste a comunicação com o PLC ou controlador associado.
• Registre a configuração final para manutenção futura.

Para projetos de substituição, manter um backup completo da aplicação e configuração da IHM existente antes da modificação pode simplificar significativamente a recuperação caso ocorram problemas de comissionamento.

Como os operadores podem manter a confiabilidade a longo prazo?

A manutenção preventiva é uma parte importante do gerenciamento da automação industrial. Mesmo quando uma IHM está operando normalmente, a inspeção de rotina pode ajudar a identificar problemas antes que interrompam a produção.

• Mantenha a tela sensível ao toque limpa e livre de poeira excessiva ou resíduos industriais.
• Inspecione periodicamente as conexões de energia e comunicação.
• Mantenha backups atuais de arquivos de aplicativos e dados de configuração.
• Monitore comportamentos anormais de comunicação e alarmes recorrentes do sistema.
• Verifique a temperatura ambiente e as condições ambientais.
• Documente as revisões de firmware, aplicativos e hardware após o trabalho de serviço.
• Use procedimentos de substituição apropriados quando uma IHM mostrar problemas persistentes de hardware ou de exibição.

Para instalações de automação mais antigas, o planejamento de manutenção torna-se especialmente importante porque a disponibilidade de substituição, a compatibilidade do software e a condição do hardware devem ser avaliadas antes que ocorra uma interrupção inesperada da produção.

Perguntas frequentes

Para que é usado Allen Bradley 2711P-T6C20D?

O Allen Bradley 2711P-T6C20D é uma interface de operador industrial projetada para visualização e controle de máquinas. Ele pode exibir informações do processo, alarmes, status da máquina e controles operacionais configurados.

Que tipo de monitor o 2711P-T6C20D usa?

O terminal está associado a um display TFT colorido de matriz ativa de 5,7 polegadas com resolução de 320 × 240 pixels. A tela sensível ao toque usa tecnologia resistiva analógica.

Allen Bradley 2711P-T6C20D suporta Ethernet?

A configuração de comunicação da série 20 foi projetada com capacidade Ethernet juntamente com interfaces RS-232 e USB. No entanto, os compradores devem verificar o sufixo exato do terminal e a configuração do hardware antes de adquirir um substituto.

Qual fonte de alimentação o terminal requer?

O terminal foi projetado em torno de uma fonte de alimentação industrial nominal de 24 Vcc. A faixa de entrada real permitida e os requisitos do sistema de energia devem ser verificados em relação à documentação para obter a configuração exata do hardware.

O 2711P-T6C20D é adequado para projetos de substituição de IHM?

Pode ser considerado para projetos de substituição quando a aplicação existente, as interfaces de comunicação, o recorte do painel, os requisitos de energia, o ambiente de software e a revisão de hardware forem compatíveis. Um número de modelo completo e uma verificação do sistema devem ser concluídos antes da substituição.

Conclusão

OAllen Bradley 2711P-T6C20Dfornece uma solução prática de IHM industrial para aplicações que exigem visualização em tela sensível ao toque, interação do operador e comunicação com equipamentos de automação. Seu design compacto PanelView Plus 600, display colorido, tela sensível ao toque industrial e recursos de comunicação o tornam relevante para aplicações de controle de máquinas, embalagem, fabricação e retrofit. Se você estiver avaliando disponibilidade, compatibilidade, opções de substituição ou detalhes técnicos para seu projeto de automação,Contate-nosna Feimu para discutir suas necessidades e identificar uma solução de automação industrial apropriada.
