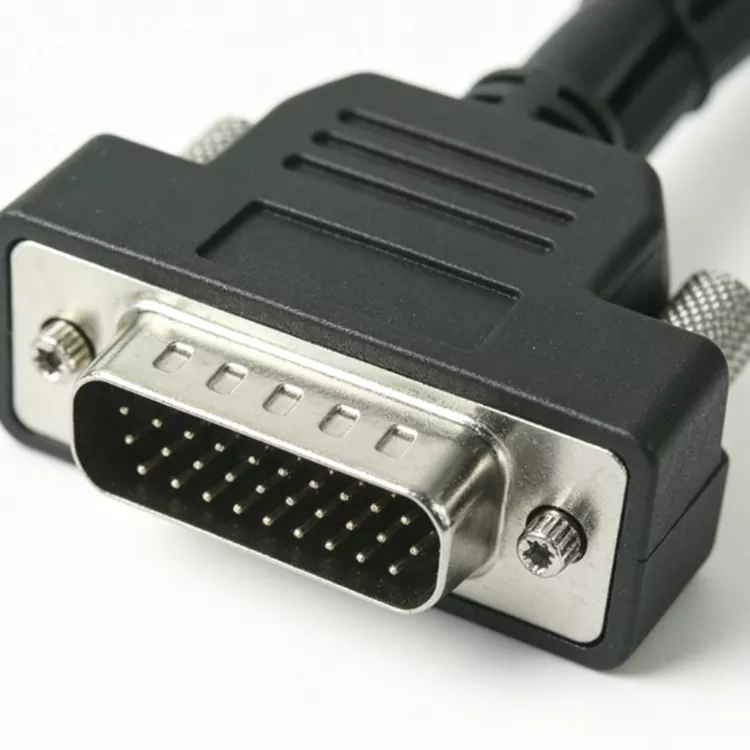

GE Fanuc IC200CBL602

O GE Fanuc IC200CBL602 fornecido pela Feimu Technology é um cabo de barramento de expansão de rack dedicado VersaMax PLC. Ele é usado para conectar a placa principal VersaMax, o backplane de expansão e o módulo transceptor de barramento de E/S remoto para obter transmissão de sinal do backplane do PLC e para expandir a E/S para vários racks dentro do gabinete, com plug-and-play e sem necessidade de fiação.

É amplamente utilizado em equipamentos de linha de transporte, máquinas de moldagem por injeção, equipamentos de embalagem e gabinetes de controle de linha de montagem, para separar o rack principal da CPU e as placas de expansão de E/S dispersas. Como fornecedor profissional, estamos sempre prontos para responder às suas dúvidas.

Parâmetros

Vantagens de tecnologia e processos

A estrutura interna do cabo GE Fanuc IC200CBL602 consiste em vários fios de condutores de par trançado de cobre isento de oxigênio estanhados combinados com uma camada de isolamento PP. Possui uma estrutura de blindagem de camada dupla com uma camada interna de folha de alumínio e uma malha trançada de cobre estanhado.

A camada externa é uma bainha de PVC UL94 V0 retardadora de chamas e resistente a óleo. Os conectores em ambas as extremidades usam caixas de travamento automático PBT e pinos banhados a ouro e cobre fósforo.

Depois que os terminais do núcleo do fio são crimpados, a cauda é moldada integralmente com uma proteção tampão. O processo de produção inclui torção de fio, isolamento, revestimento de blindagem, extrusão de bainha, corte de comprimento fixo, processamento de terminal, moldagem por injeção e condutividade, resistência à pressão, fadiga, etc.

Esta série de cabos difere apenas nas especificações de comprimento. Todo o processo é projetado para resistir à interferência eletromagnética industrial, adaptar-se às condições de vibração, garantir uma comunicação estável do barramento do backplane e evitar afrouxamento do plugue, quebra de fio interno e outras falhas.

Aplicação principal

Conecta a placa base principal do VersaMax com a placa base de expansão de E/S, transmite sinais de barramento do backplane e expande os pontos dos módulos de entrada/saída do CLP; Conecta em série múltiplas bases de slots para obter interação de dados entre CPU, fonte de alimentação e módulos de quantidade digital/analógica; Usado para fiação entre o módulo de envio ETM e o módulo de recebimento ERM, para construir comunicação de backplane remoto dividido dentro do gabinete de controle; Instala separadamente a estrutura principal da CPU e a placa de base de E/S colocadas em outro lugar para evitar áreas de interferência de conversores de frequência e linhas de energia, que é a principal aplicação do GE Fanuc IC200CBL602.

Perguntas frequentes

Q1: Pode ser usado com dispositivos de terceiros?

É um cabo dedicado projetado especificamente para a série VersaMax. Embora seja utilizado para conexões industriais padrão, para garantir compatibilidade e confiabilidade, recomenda-se utilizá-lo somente dentro do sistema VersaMax.

Q2: O cabo possui blindagem?

Sim. Seu interior adota uma estrutura de blindagem dupla, que pode resistir com eficácia à interferência eletromagnética comum (EMI) e à interferência do inversor em ambientes industriais, garantindo a estabilidade da transmissão de dados.

Q3: O cabo suporta conexão a quente?

Como cabo de conexão principal dentro do sistema, recomenda-se instalá-lo ou removê-lo enquanto a energia estiver desligada para evitar possíveis impactos no equipamento ou nos sinais.

Verificação de autenticidade do produto

Os cabos GE Fanuc IC200CBL602 são comumente falsificados com materiais de qualidade inferior. Use essas verificações para verificar a autenticidade.

Qualidade do conector: Os conectores originais possuem superfícies lisas e sem rebarbas, com um clique de travamento distinto. As falsificações geralmente têm arestas ou mecanismos de travamento fracos.

Revestimento do cabo: Os cabos originais possuem uma capa de PVC retardante de chamas UL94 V0 uniforme com a marca GE Fanuc transparente. As falsificações costumam usar PVC barato, sujeito a rachaduras.

Blindagem: Os cabos originais possuem blindagem de dupla camada (folha de alumínio + trança de cobre estanhado). As falsificações geralmente têm proteção mínima ou nenhuma.

Alívio de tensão: Os cabos originais possuem um alívio de tensão moldado robusto em ambas as extremidades do conector. As falsificações geralmente apresentam alívio de tensão fraco ou ausente.

Flexibilidade do cabo: Os cabos originais são flexíveis e duráveis ​​devido à construção em par trançado. As falsificações muitas vezes parecem rígidas ou excessivamente frágeis.

Teste antes do envio

A Feimu Technology não envia cabos não testados. Cada IC200CBL602 passa pelo seguinte processo de verificação antes de sair do nosso armazém.

Inspeção visual: A capa do cabo foi verificada quanto a danos. Conectores inspecionados quanto a pinos tortos ou rachaduras. Alívio de tensão moldado verificado.

Teste de continuidade: Todos os condutores testados quanto à continuidade. Sem circuitos abertos ou curtos.

Teste de ajuste do conector: Conectores testados quanto à inserção e travamento adequados com módulos VersaMax.

Teste de blindagem: Eficácia da blindagem verificada em relação aos requisitos EMI padrão.

Embalagem: Cabo enrolado corretamente. Selado em saco antiestático. Rotulado com número do modelo e data do teste.

Notas para atenção

Deve-se observar que ao instalar o GE Fanuc IC200CBL602, ele deve ser mantido longe do conversor de frequência, linhas de alimentação e linhas de relé de alta tensão para evitar forte interferência eletromagnética. Os conectores precisam estar totalmente inseridos e travados com o clipe. Mau contato do barramento pode causar desconexão de E/S e erros no módulo.

Os cabos devem evitar compressão prolongada e flexão forte. O raio de curvatura durante a instalação precisa atender aos padrões e é usado apenas para o barramento dedicado do backplane VersaMax e não pode ser usado como um cabo de porta serial de comunicação comum. É adequado apenas para gabinetes de controle industriais comuns e não é compatível com uso direto em áreas à prova de explosão de alto risco.
