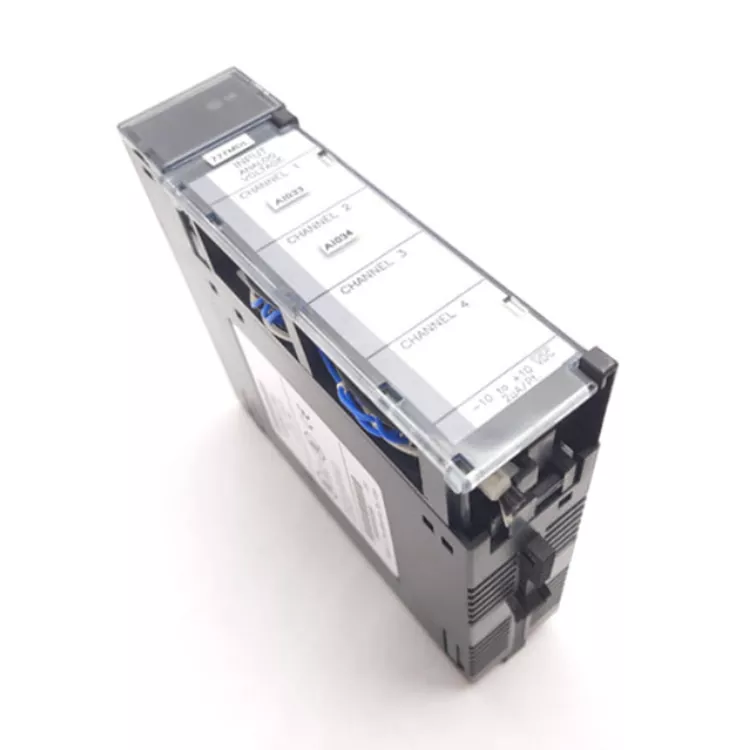

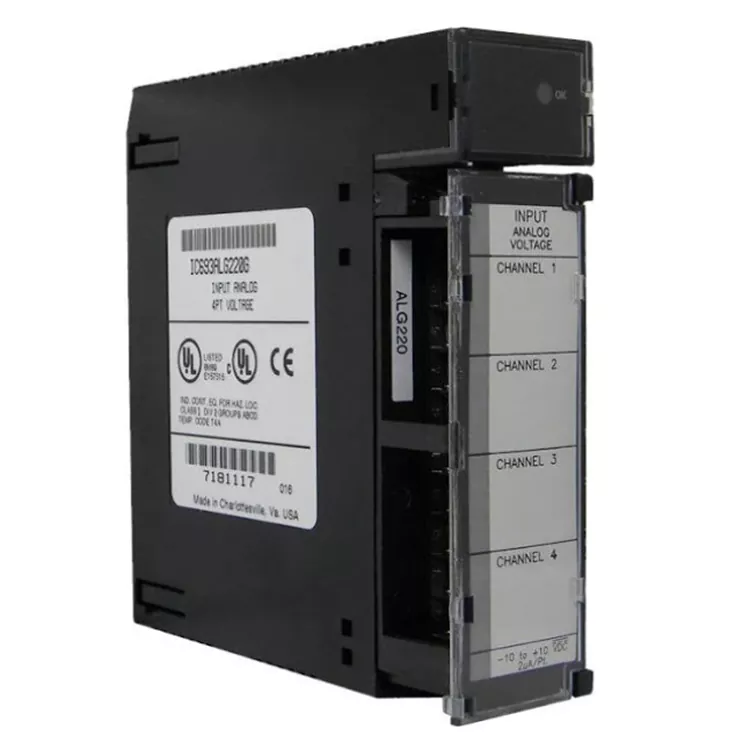

GE Fanuc IC693ALG220

O GE Fanuc IC693ALG220 é um módulo de entrada analógica do tipo tensão de 4 canais projetado especificamente para o PLC Série 90-30. Ele é equipado com uma unidade de conversão analógico-digital de alta precisão de 12 bits e um design de filtragem de hardware de 17 Hz, permitindo que este módulo colete com precisão sinais analógicos de tensão e corrente de instalações industriais.

Este módulo apresenta vantagens como alta precisão, alta estabilidade e fortes capacidades anti-interferência. Esses recursos o tornam amplamente utilizado em cenários como engenharia química, máquinas, HVAC e linhas de produção automatizadas, capaz de coletar com precisão vários sinais de detecção analógicos industriais, como pressão, nível de líquido, temperatura, deslocamento e feedback de frequência, e atender às necessidades de monitoramento de sinal da maioria dos sistemas de automação de pequeno e médio porte.

Se você precisar de uma solução de aquisição de quantidade analógica industrial de alta densidade, madura e confiável, entre em contato com a Feimu Technology. Temos os produtos em estoque e podemos fornecê-los para você.

Vantagens do produto

O GE Fanuc IC693ALG220, como módulo de entrada analógica do tipo tensão de 4 canais, tem as seguintes vantagens:

1. Alta estabilidade: Possui isolamento elétrico de 1500VAC, resistindo efetivamente a loops de aterramento e interferência de surto; ele está em conformidade com os padrões industriais de EMC e sísmicos, suporta operação em amplas temperaturas e é adequado para ambientes industriais complexos e severos.

2. Ampla compatibilidade: É equipado com um ADC de 12 bits para conversão analógica para digital de alta precisão, possui filtragem de hardware integrada, é resistente a interferências de alta frequência e possui excelente linearidade; ele suporta sinais de tensão de -10V a +10V, e o resistor externo pode ser compatível com transmissores universais de 4-20mA, adequados para a maioria dos cenários industriais de aquisição de quantidade analógica.

3. Não se preocupe com substituição: Possui rica documentação técnica e casos de aplicação, adequados para reparos de equipamentos antigos, atualizações de sistemas e cenários de substituição de peças de reposição, com praticidade extremamente forte.

4. Alta compatibilidade: É compatível com PLCs da série GE 90-30, com uma pequena área ocupada por slot, a calibração de fábrica é livre de depuração, a programação e a fiação são simples e podem ser rapidamente colocadas em uso.

Campos de aplicação

Em locais industriais, a aquisição de sinais analógicos de vários sensores é amplamente utilizada em áreas como equipamentos mecânicos, engenharia química, tratamento de água, HVAC, equipamentos metalúrgicos antigos e linhas de produção automatizadas.

Ele pode coletar sinais de transmissores de pressão, nível de líquido, temperatura, deslocamento, vazão, etc., e também pode receber sinais de tensão analógicos variando de 10V a +10V de conversores de frequência e potenciômetros. É amplamente aplicado em monitoramento de status de equipamentos, coleta de dados de processo, monitoramento de parâmetros de processo e projetos de renovação de sistemas de automação antigos para peças de reposição do GE Fanuc IC693ALG220.

Tecnologia/Processo

O GE Fanuc IC693ALG220 é fabricado com tecnologia de placa de nível industrial. Ele emprega PCB multicamadas que pode suportar altas e baixas temperaturas, com fiação separada para circuitos analógicos e digitais e revestimento anticorrosivo de três camadas. Ele seleciona desvio de baixa temperatura e componentes de alta precisão, é equipado com circuitos de filtragem de hardware e completou a calibração de ponto zero e ganho na fábrica.

É equipado com um dispositivo de isolamento de 1500 VCA para obter isolamento entre o lado do sinal e o lado lógico. Também é combinado com braçadeiras reforçadas e terminais de prensagem de parafusos para resistência ao choque e anti-afrouxamento. Toda a máquina passou por vários testes de fábrica, incluindo ciclos de alta e baixa temperatura, resistência à pressão, precisão e EMC.

Este produto é um modelo descontinuado e não possui tecnologia moderna de montagem em superfície de alta densidade. A aquisição do sinal de corrente requer um resistor externo de 250Ω.

Parâmetros

O que Feimu faz

A Feimu Technology não envia módulos não testados. Cada IC693ALG220 passa pelo seguinte processo de verificação antes de sair do nosso armazém.

Inspeção visual: Cor do painel verificada. Etiquetas verificadas. Parafusos do bloco terminal inspecionados para operação suave.

Teste de inicialização: Módulo instalado no chassi de teste Série 90-30. Módulo reconhecido pelo PLC.

Teste de canal: Todos os 4 canais testados com sinais de tensão de ± 10V. Leituras verificadas quanto à precisão.

Teste de isolamento: isolamento de 1500 VCA entre o lado do campo e o lado lógico verificado.

Teste de LED: LEDs de status do módulo verificados quanto à operação correta.

Embalagem: Módulo colocado em saco antiestático. Selado em caixa forrada de espuma. Rotulado com o número do módulo e a data do teste.

Perguntas frequentes

Q1: Qual é a faixa de temperatura de trabalho? Pode ser usado em um gabinete de alta temperatura?

Temperatura operacional: 25℃~+70℃. A temperatura interna do gabinete não deve exceder 70°C. A temperatura excessiva causará uma diminuição na precisão da amostragem.

Q2: Os canais estão isolados uns dos outros?

Não há isolamento entre canais. Somente o lado do sinal do campo e o lado lógico da placa PLC possuem isolamento de 1500VAC. Vários canais compartilham um terminal COM comum.

Q3: Os módulos requerem jumpers de configuração de hardware?

IC693ALG220 não possui jumpers de hardware. Os modos de tensão e corrente são completamente alcançados através de fiação externa e resistores externos. O corpo do módulo não possui interruptor DIP.

Q4: Como são tratadas as camadas de blindagem de vários transmissores? Eles deveriam ser aterrados em ambas as extremidades ou apenas em uma extremidade?

Para cabos blindados de sinal analógico, recomenda-se aterrar em uma extremidade. A camada de blindagem só deve ser aterrada no lado do transmissor, e a camada de blindagem no lado do módulo deve permanecer flutuante. O aterramento em ambas as extremidades forma facilmente um loop de aterramento, causando desvio e flutuação dos valores.
