Os gabinetes de controle centralizados tradicionais envolvem cabos longos e alto consumo de material, dificultando a instalação de um grande número de módulos de aquisição de sinal em gabinetes compactos. Os módulos de entrada padrão geralmente carecem de desempenho anti-jitter robusto, levando ao disparo de sinais falsos e erros lógicos. Aproveitando a arquitetura distribuída POINT I/O, o Allen Bradley 1734-IB8K pode ser instalado próximo ao equipamento para minimizar o comprimento da fiação. Seu design de 8 canais de alta densidade economiza espaço de montagem, enquanto um atraso de debounce de 0,5 ms filtra o ruído transitório, garantindo a integridade do sinal durante a transmissão para o PLC e evitando anomalias lógicas do sistema causadas pela perda de sinal.
Com quase duas décadas de experiência na exportação de peças de reposição para controle industrial, a Feimu Technology é especializada no fornecimento de módulos genuínos e não recondicionados. Empregamos procedimentos padronizados de testes de entrada e saída e um mecanismo de resposta de suporte técnico de 12 horas, oferecendo uma solução completa para desafios que vão desde a seleção de modelos e comissionamento até estoque de estoque e verificação de autenticidade.
1. Entrada afundante compatível com dispositivos de campo PNP
O 1734-IB8K é um módulo de entrada sinking; o circuito de entrada se conecta ao terminal negativo DC. Requer sensores PNP ou interruptores de botão em campo, onde o dispositivo externo fornece um sinal de tensão positivo aos terminais de entrada do módulo. É compatível com sensores industriais convencionais de 24 Vcc. É incompatível com dispositivos NPN; podemos auxiliar na verificação dos tipos de equipamentos durante a fase de seleção para evitar compras incorretas.
2. Atraso de debounce de 0,5 ms para filtrar pulsos de interferência
O módulo apresenta um atraso mínimo de debounce de 0,5ms; pulsos de ruído instantâneos com duração inferior a 0,5 ms são automaticamente suprimidos. Sinais falsos transitórios causados por vibrações da oficina ou interferência de cabos não são reconhecidos pelo PLC, reduzindo assim a probabilidade de mau funcionamento do programa no nível do hardware, sem exigir código de filtragem adicional que consumiria recursos do controlador.
3. Nenhuma função de contagem de hardware integrada
O módulo em si não inclui contador de hardware e é dedicado exclusivamente à aquisição de sinais digitais. Se for necessária contagem de pulsos ou medição de frequência em alta velocidade, os cálculos correspondentes deverão ser programados no controlador ControlLogix ou CompactLogix; para necessidades de contagem de alta frequência, podemos recomendar um módulo de contagem dedicado.
4. Montagem rápida via clipe para trilho DIN
Ele utiliza o método de montagem em trilho DIN padrão da indústria e possui um RTB (bloco de terminais removível) removível para fiação. A unidade é compacta e leve, ocupando um espaço mínimo no rack, tornando-a ideal para gabinetes elétricos montados na parede com espaço limitado ou estações remotas montadas na lateral do equipamento.
5. Parâmetros padrão de consumo de energia do backplane
Quando alimentado pelo backplane POINTBus (5V DC), o módulo consome 75mA de corrente operacional. Este valor pode ser usado diretamente ao planejar a capacidade de energia para toda a estação remota, ajudando a evitar sobrecargas de energia no backplane ou interrupções de comunicação causadas pelo empilhamento de vários módulos.
| Atributo | Especificação |
| Série de produtos | PONTO E/S |
| Tipo de módulo | Módulo de entrada digital |
| Número de entradas | 8 pontos |
| Tipo de entrada | Entrada de dissipador DC |
| Tensão de entrada nominal | 24V CC |
| Faixa de tensão | Aproximadamente 10 a 28,8 Vcc |
| Corrente de entrada | Aproximadamente 2 a 5mA |
| Atraso de entrada | 0,5 ms (hardware + software ajustável) |
| Corrente POINTBus | 75mA a 5V CC |
| Temperatura operacional | -20 a 55℃ |
| Método de instalação | Trilho DIN |
| Tipo de proteção | Revestido Conformal |
| Peso do Módulo | Aproximadamente 32g |
| Dimensões (A×L×P) | Aproximadamente 56×12×75,5mm |
1. Compatibilidade total com acessórios POINT I/O
O Allen Bradley 1734-IB8K faz parte da abrangente linha de produtos POINT I/O e pode ser emparelhado com adaptadores como o 1734-APB (DeviceNet) ou 1734-EPN (EtherNet/IP) para formar estações remotas, utilizando o barramento backplane para troca de dados entre módulos.
2. Compatibilidade perfeita com controladores Logix convencionais
Uma vez configurada a rede, ela faz interface perfeitamente com toda a linha de CLPs ControlLogix e CompactLogix. A configuração do software reconhece o módulo sem a necessidade de plug-ins adicionais, permitindo a implantação imediata tanto em novos projetos quanto em expansões de capacidade ou atualizações de equipamentos existentes.
3. Esquema de implantação de E/S remota padrão
O sistema de link distribuído compreende quatro camadas: o gabinete do CLP de controle central → cabeamento industrial EtherNet/IP → subestações remotas POINT I/O localizadas próximas ao equipamento → módulos 1734-IB8K para aquisição de sinal de chave de campo. A colocação de pontos de E/S próximos aos equipamentos de produção reduz significativamente a passagem de cabos de longa distância, reduzindo assim os custos de mão de obra e de material associados à fiação.
4. Design modular simplifica futuras adaptações
Ao contrário dos racks de E/S monolíticos de grande escala, uma falha de módulo único requer a substituição apenas desse módulo específico, em vez de desmontar toda a subestação. Isto reduz drasticamente o tempo de inatividade para manutenção, atendendo às necessidades operacionais das linhas de produção contínuas.
1.1. Conecte o terminal positivo de 24 Vcc ao terminal comum da fonte de alimentação do sensor;
1.2. Conecte o fio do sinal de saída positivo do sensor ao canal de entrada correspondente (IN0 a IN7);
1.3. Conecte o terminal comum negativo do sensor ao terminal comum DC COM do módulo;
1.4. Suporta apenas dispositivos de detecção padrão de 24 Vcc; Sensores de baixa tensão de 12V não podem ser reconhecidos ou lidos pelo módulo.
As seções transversais dos fios compatíveis variam de 0,5 mm² a 1,5 mm² (equivalente a 22AWG a 16AWG); é necessário um comprimento de decapagem uniforme de 8 mm – comprimento insuficiente leva a mau contato, enquanto comprimento excessivo corre o risco de curto-circuito nos terminais adjacentes.
3. Alertas comuns de erros de fiação
O problema mais frequente é a inversão da polaridade de saída do sensor, impedindo que o módulo reconheça os sinais de entrada e fazendo com que as luzes indicadoras do canal permaneçam apagadas. Os modelos dos dispositivos devem ser fornecidos durante a aquisição para que os técnicos possam verificar os tipos de PNP/NPN com antecedência; fornecer diagramas de referência durante a fiação no local ajuda a minimizar o retrabalho durante o comissionamento.
1. Detecção de deslocamento de equipamentos de transporte de materiais
Vários módulos 1734-IB8K podem ser instalados em gabinetes de controle compactos montados na lateral para adquirir sinais de chaves de proximidade "material no local". O layout de alta densidade e 8 canais elimina a necessidade de expansão do gabinete, ao mesmo tempo que fornece feedback em tempo real sobre o status do transporte do material, garantindo uma lógica de classificação estável na linha de produção.
2. Equipamento de embalagem de pequena escala: Contagem e aquisição de dados de sensores
Emparelha-se com sensores de contagem PNP no local para filtrar pulsos de ruído transitórios causados por vibração mecânica, garantindo registro preciso da contagem de produtos. Um atraso de 0,5 ms evita a contagem dupla, reduzindo assim a taxa de produtos embalados com defeito.
3. Console do operador: coleta centralizada de sinais para botões de controle
Os botões de partida/parada, reinicialização e parada de emergência do console de controle principal são conectados diretamente ao módulo. As subestações distribuídas são posicionadas localmente, eliminando a necessidade de direcionar dezenas de cabos longos de volta ao gabinete de controle central; isso garante uma fiação interna do gabinete organizada e facilita inspeções futuras.
1. Verde sólido: a alimentação do backplane está normal, a comunicação do módulo é reconhecida sem problemas; nenhuma ação é necessária.
2. Completamente desligado: A alimentação do backplane da subestação está desconectada ou o conector do barramento está com mau contato; verifique a fonte de alimentação e os pinos do backplane.
3. Vermelho sólido: danos ao hardware ou incompatibilidade de parâmetros de configuração de software; se o erro persistir após baixar novamente a configuração, substitua a unidade.
1. Verde sólido: O terminal de entrada recebe um sinal DC >10V; interruptor/sensor está no estado "LIGADO".
2. Permanece desligado: A tensão de entrada é <3V DC (sem sinal válido); verifique o sensor e as conexões da fiação.
1. Varredura e identificação automática do módulo
Clique com o botão direito no adaptador de rede POINT I/O correspondente na árvore de hardware do software e selecione "Discover Modules"; o programa identifica automaticamente o 1734-IB8K conectado e o adiciona com um único clique.
2. Adição manual de módulo
No catálogo de hardware, navegue até 1734 POINT I/O → Entrada Digital; selecione o modelo 1734-IB8K e conecte-o manualmente ao adaptador correspondente e, em seguida, insira o endereço da subestação e os parâmetros do slot do backplane antes de salvar.
3. Suporte técnico e perguntas e respostas
Se ocorrerem problemas como falhas de varredura, falta de dados do canal ou pop-ups de erro durante a configuração, basta enviar uma captura de tela do software e a lista de hardware da subestação; nossa equipe técnica fornecerá uma solução dentro de 12 horas.

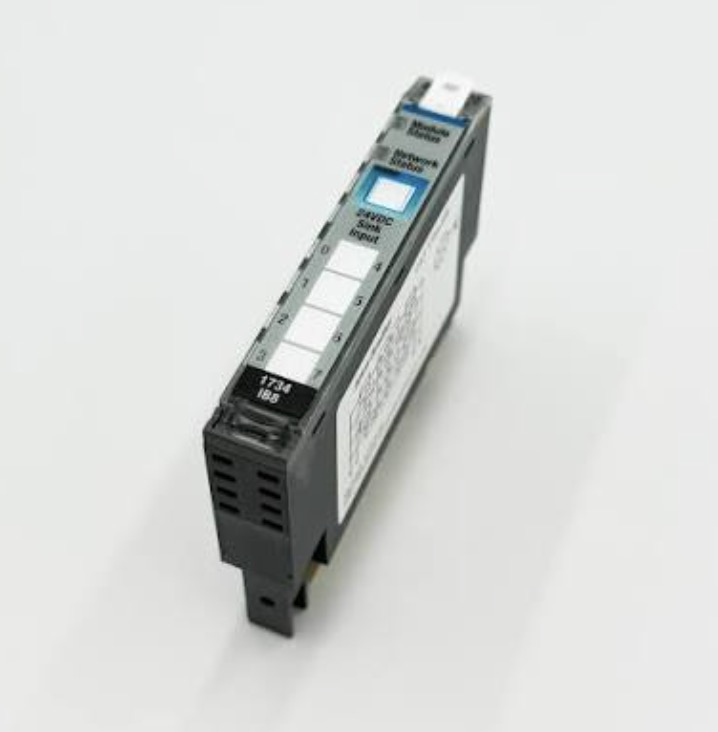

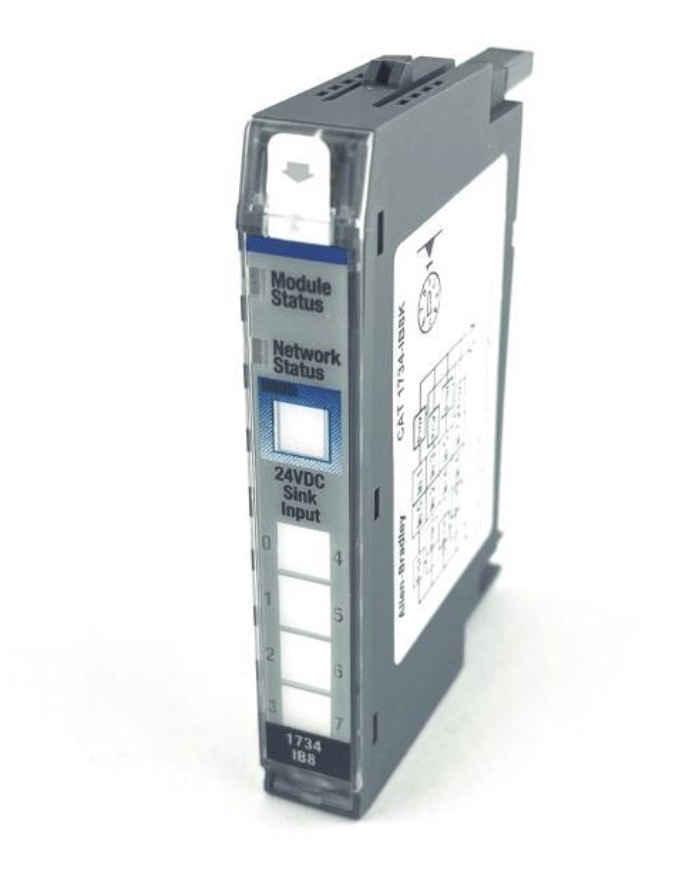

1. Verificação de alojamento e etiqueta
O invólucro do módulo original apresenta o acabamento cinza-branco POINT I/O padrão, com cor uniforme e sem descoloração ou o brilho barato e brilhante típico de plástico de baixa qualidade. A etiqueta do modelo usa impressão permanente em alta temperatura; o texto "1734-IB8K" é nítido e completo, enquanto as etiquetas falsificadas geralmente apresentam texto borrado e bordas que descascam ou levantam facilmente.
2. Inspeção do bloco terminal e do conector do backplane
O RTB (bloco terminal removível) incluído é feito de plástico cinza rígido e genuíno e se conecta suavemente sem grudar. O barramento do backplane apresenta pinos retos espessos e folheados a ouro, organizados de maneira organizada - sem dobras ou pontos de oxidação - enquanto as falsificações geralmente usam pinos folheados a estanho, que são propensos a mau contato durante a operação de longo prazo.
3. Verificação de revestimento isolante de PCB
As placas de circuito originais são totalmente revestidas com um revestimento protetor (à prova de umidade e poeira), que retarda o envelhecimento do circuito em ambientes úmidos ou empoeirados. A maioria dos módulos falsificados omite esse revestimento, causando vazamento no circuito ou desvio de sinal após uma exposição de curto prazo à umidade.
4. Identificação Baseada em Peso
Há uma diferença notável de peso entre unidades originais e falsificadas do mesmo modelo. Se você encontrar leituras erráticas de canal ou comportamento anormal da luz indicadora após a instalação, fotografe os pinos frontal, traseiro e traseiro da unidade e envie-nos para verificação de autenticidade.
Cada unidade Allen Bradley 1734-IB8K passa por uma inspeção manual abrangente antes de sair do armazém; módulos não testados nunca são enviados diretamente. As etapas completas da inspeção são as seguintes:
1. Inspeção Visual Inicial
Verifique a cor da caixa e a clareza da etiqueta; inspecione os pinos do barramento do backplane quanto a danos por flexão ou impacto; certifique-se de que o bloco de terminais esteja livre de rachaduras e que o mecanismo de travamento esteja intacto.
2. Teste de comunicação do backplane
Conecte o módulo a uma estação de teste POINT I/O padrão e ligue-o com o adaptador apropriado; confirme se o software de programação identifica corretamente o hardware e se não há erros de comunicação.
3. Teste de sinal completo para todos os oito canais
Use uma fonte de sinal padrão de 24 Vcc para acionar os canais IN0 a IN7 sequencialmente; confirme se a aquisição do sinal (status ligado/desligado) está normal para todos os canais e se não há falhas de ponto único.
4. Verificação de parâmetros de Debounce e Atraso
O teste do instrumento de latência de resposta de entrada confirma que o valor de debounce do hardware permanece estável dentro da faixa padrão de 0,5 ms, sem desvio de parâmetro.
5. Inspeção da luz indicadora do canal
Cada sinal de entrada é acionado individualmente para verificar se a lógica do LED de cada canal corresponde aos padrões OEM, garantindo que não haja luzes indicadoras danificadas ou não funcionais.
6. Embalagem protetora e vedação
Após a conclusão do teste, a unidade é colocada em um saco antiestático espesso e personalizado e, em seguida, em uma caixa de cinco camadas com enchimento protetor de espuma; etiquetas indicando o número de série do módulo e a data do teste estão afixadas.
1. Fonte estabelecida e confiável para peças sobressalentes de controle industrial genuínas
Fundada em Jiangmen, Guangdong, em 2005, a empresa tem fornecido consistentemente componentes de controle industrial genuínos da Rockwell, Siemens, GE e Schneider para clientes em mais de trinta países. Lidamos exclusivamente com produtos OEM autênticos – nunca vendendo módulos recondicionados, modificados ou falsificados – e mantemos total rastreabilidade de nossa cadeia de fornecimento.
2. Estoque dedicado da série POINT I/O
Com mais de uma década de especialização na linha de produtos POINT I/O, mantemos um amplo estoque de módulos comuns de entrada/saída digital e aquisição analógica. Para fábricas que enfrentam paralisações inesperadas de equipamentos que exigem substituições urgentes, podemos verificar o estoque e organizar o envio no mesmo dia, minimizando a parada da linha de produção.
3. Suporte Técnico Abrangente
Nossa equipe tem ampla experiência em projetos de sistemas distribuídos POINT I/O, auxiliando os clientes na seleção de modelos, referências de diagramas de fiação, ajustes de configuração do Studio 5000 e diagnóstico de falhas. Fornecemos respostas a consultas técnicas em até 12 horas e respostas completas a cotações comerciais em até 24 horas.
4. Fornecimento completo de acessórios compatíveis
Ao adquirir o 1734-IB8K, você pode adquirir simultaneamente bases de terminal RTB correspondentes, adaptadores de rede EtherNet/IP ou DeviceNet e acessórios para trilho DIN. Não há necessidade de adquirir vários fornecedores; fornecemos um pacote completo de hardware para a estação remota em um único pedido.
R: O sufixo "K" indica que o módulo foi aprovado na certificação de conformidade para regiões específicas. Seus principais parâmetros elétricos, desempenho do canal e configuração de software são idênticos aos da versão padrão; eles são diretamente intercambiáveis em campo sem exigir modificações no programa.
R: Sim, é totalmente compatível. Ao conectar o CLP de controle central à estação POINT I/O de campo por meio de cabeamento industrial EtherNet/IP, o 1734-IB8K pode ser instalado próximo ao equipamento para coletar sinais discretos localmente, reduzindo significativamente os custos de fiação.
R: Quando alimentado pelo backplane POINTBus (5V DC), o módulo possui uma corrente operacional de 75mA; este valor pode ser usado diretamente no cálculo da capacidade de potência para estações multimódulos.
R: Uma falha em um único canal pode comprometer o desempenho do isolamento de sinal do grupo e criar riscos como curtos-circuitos ou diafonia de sinal. A operação contínua com um canal defeituoso não é recomendada; substituir a unidade por um novo módulo garante a estabilidade a longo prazo de todo o sistema.
