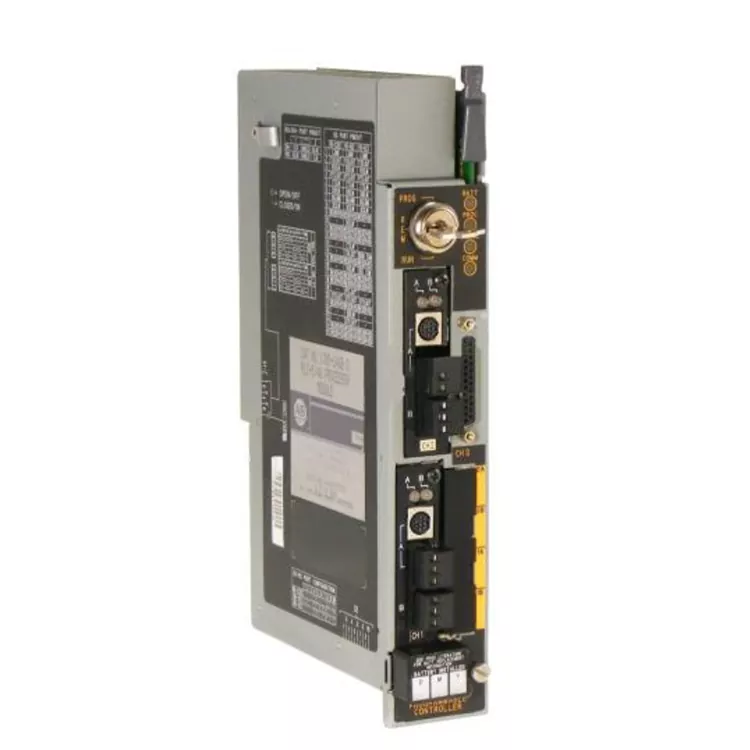

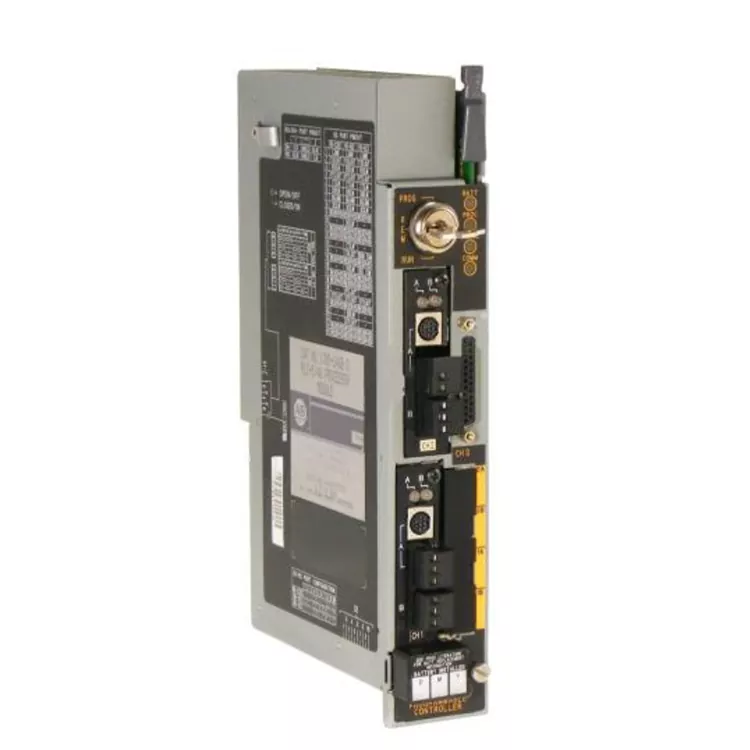

Allen Bradley 1785 L46B

O Allen Bradley 1785 L46B, como CPU principal da série PLC 5, pode controlar todo o rack de E/S 1771. Possui ampla memória para lidar com a lógica de processos produtivos de médio e grande porte e tem sido amplamente utilizado em unidades industriais que já estão em operação há muitos anos. A Feimu Technology, como fornecedor original, verifica os módulos recebidos camada por camada, realiza um conjunto completo de testes, como comunicação inicial, carga simulada e cópia prolongada, elimina os perigos ocultos de envelhecimento e manutenção e renovação de componentes com antecedência, e pode ser colocado diretamente em produção quando as mãos forem obtidas.

Especificações técnicas

A principal vantagem e ponto de venda

Armazenamento de programas de grande capacidade + arquitetura madura PLC-5 + compatível com sistemas industriais existentes + adequado para substituição e manutenção

Memória do usuário de 48 mil palavras

Suporta DH + / E/S remota

Aplicar ao sistema PLC - 5/1771

Adequado para substituição de peças de reposição para sistemas PLC-5 descontinuados

Pode ser usado na manutenção de equipamentos de automação antigos e prolongar a vida útil do sistema

Reduza o custo de renovação causado pela atualização de todo o sistema de controle

Processo de instalação

Confirme o modelo e o sistema:

Confirme o Allen Bradley 1785 L46B com PLC existente - quadro 5, módulo de E/S 1771 e correspondência do sistema de comunicação.

Desconecte a fonte de alimentação do sistema:

Desligue a fonte de alimentação da estrutura do PLC antes da instalação para evitar danos causados ​​por plugue energizado e remova-a.

Verifique o processador:

Verifique a aparência, a interface, o pino e a placa de identificação para confirmar se não há danos óbvios.

Instale o processador:

Aponte o slot correspondente do quadro PLC - 5 do processador, garanta a malha e o conector do backplane completamente e o módulo fixo.

Linhas de comunicação de conexão:

Conecte as linhas de comunicação DH+ ou Remote I/O de acordo com a configuração do sistema e verifique a firmeza da conexão.

Passar pela fonte de alimentação:

Restaure a fonte de alimentação do sistema PLC e observe o indicador de status do processador para confirmar se não há indicação de falha anormal.

A configuração e teste do software:

O RSLogix 5 é usado para estabelecer comunicação com o processador, verificar o status do processador, o status de execução do programa e a comunicação de E/S.

Validação de execução do sistema:

Teste as funções de E/S digital, E/S remota e comunicação uma por uma, confirme a operação normal do sistema de controle e coloque-o em produção.

Campo de Aplicação

Linha de produção de automóveis

Equipamento para embalagem

Sistema de tratamento de água

Sistema de manuseio de materiais

Equipamento químico de petróleo

Equipamentos siderúrgicos e metalúrgicos

Manutenção do antigo sistema de controle PLC-5

Caso: alguma empresa de manufatura no exterior PLC - 5 manutenção do sistema

O sistema de controle original do cliente adota a arquitetura PLC-5. Devido à falha do processador original, precisamos encontrar peças de reposição do mesmo modelo. De acordo com o cliente, fornecemos informações da placa de identificação 1785 - L46B para confirmar o tipo e a versão, e inspeção de aparência, testes de eletricidade e comunicações após o envio, usados ​​para a manutenção original do sistema.

Vida útil

O Allen Bradley 1785 L46B pertence ao modelo mais antigo do controlador industrial PLC-5. Sua vida útil real é influenciada pelo ambiente operacional, tempo de ligação, temperatura, umidade, carga e condições de manutenção e não pode ser simplesmente medida por um número fixo de anos.

Características de design: Ele usa hardware de nível industrial e é adequado para operação contínua de longo prazo.

Vida real: O equipamento com boa manutenção e ambiente estável pode funcionar por muito tempo, mas como a série PLC-5 foi descontinuada, a vida real depende mais do grau de envelhecimento dos componentes e do fornecimento de peças de reposição.

Principais componentes de manutenção: processador, fonte de alimentação, conector backplane, interface de comunicação e componentes relacionados à memória.

Medidas para prolongar a vida útil: manter o gabinete ventilado, à prova de poeira, à prova de umidade e protegido de altas temperaturas e choques elétricos. Verifique regularmente a fonte de alimentação, a comunicação e o status de falha.

Perguntas frequentes

Q1. O que devo fazer se o equipamento não funcionar normalmente após ser ligado?

Primeiro verifique as fontes de alimentação do quadro PLC - 5 e a conexão traseira e, em seguida, observe a luz indicadora de estado do processador; Exame adicional do código de falha do processador, estado do programa e links de comunicação, usando diagnóstico on-line RSLogix 5 quando necessário.

Q2. Posso comprar após a interrupção da produção?

Ainda pode haver estoque, peças desmontadas, peças recondicionadas, etc., no mercado, mas o status do produto varia muito, portanto a aquisição deve se concentrar na confirmação da fonte e nos testes.

Q3. Quais itens devem ser verificados quanto a anormalidades de comunicação DH+?

Concentre-se na verificação do cabo DH+, endereço do nó de comunicação, configuração do terminal, status do canal de comunicação e outros equipamentos do nó. Ao mesmo tempo, confirme se o status de comunicação do processador está normal.

Q4. Outros processadores PLC-5 podem ser usados ​​como substitutos?

Você não pode julgar apenas pela aparência. Você precisa confirmar com base na configuração do sistema PLC-5, quantidade de E/S, método de comunicação, capacidade do programa e série/revisão específica.

Q5. O que deve ser verificado na compra de produtos usados/recondicionados?

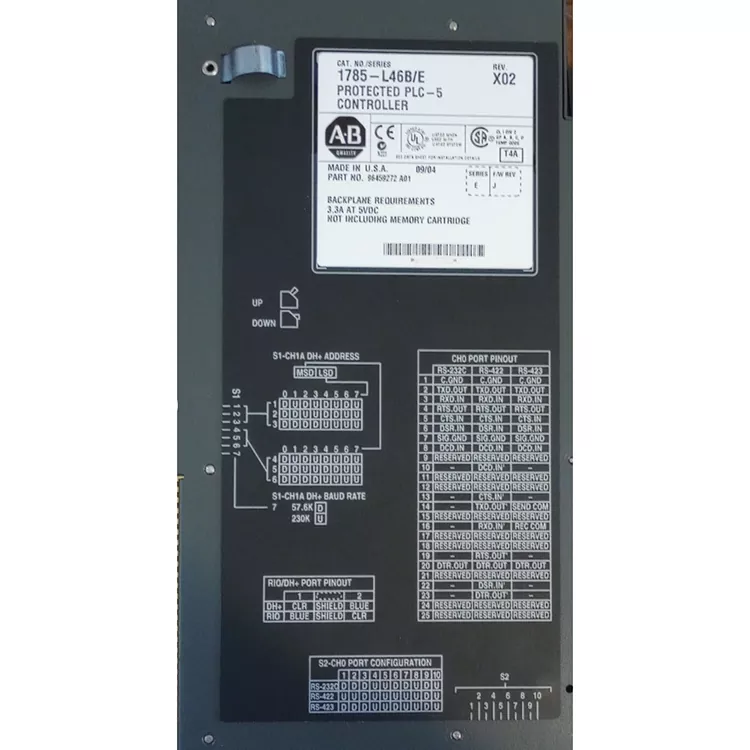

Recomenda-se verificar a placa de identificação, série, revisão, interface, aparência, status de inicialização, status de comunicação e resultados reais do teste de operação do Allen Bradley 1785 L46B.
