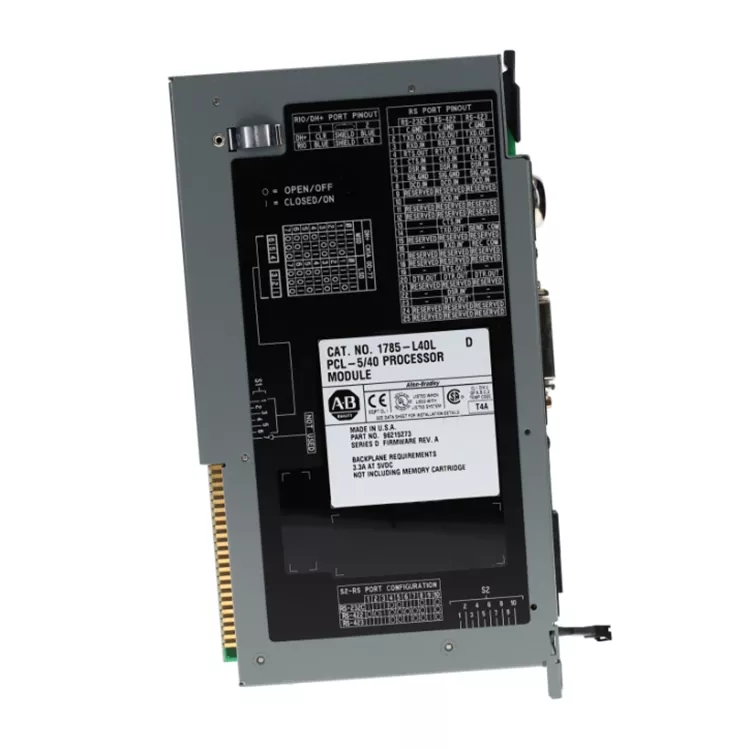

Allen Bradley 1785 L40L

O Allen Bradley 1785 L40L está equipado com 48K bytes de memória de programa SRAM e suporta no máximo 4.096 pontos de controle de E/S. É compatível com interfaces de comunicação DH+, E/S remota e RS232 e pode ser expandido para até 61 racks de E/S. É adequado para sistemas de controle de campo de grande e médio porte com lógica complexa e locais dispersos. Como fornecedor original, a Feimu Technology conduziu testes abrangentes nos módulos em estoque, incluindo envelhecimento do hardware, conexão de comunicação e leitura e gravação lógica, para eliminar problemas comuns, como vazamento de bateria e envelhecimento do contato do backplane, que ocorrem em produtos descontinuados. Os módulos podem ser usados ​​diretamente na estrutura 1771 existente sem a necessidade de modificação adicional do programa do projeto original.

Principais vantagens e argumentos de venda

Arquitetura madura PLC-5: Adequado para sistemas tradicionais de controle de automação industrial.

Desempenho de controle estável: Satisfaz os requisitos de controle industrial contínuo.

Forte capacidade de processamento de programas: Aplicável a programas de controle de médio e grande porte.

Fácil manutenção e substituição: Pode ser usado para manutenção de processadores de sistema PLC-5 existentes.

Alto valor do ciclo de vida: Prolonga o período de utilização do equipamento original através da substituição de peças sobressalentes.

A estrutura interna

Allen Bradley 1785 L40L interno consiste principalmente nas seguintes peças:

A unidade do processador CPU: programa de controle PLC e operação lógica.

Unidade de memória: Armazena programas de usuário, tabelas de dados e dados de operação do sistema.

Circuito de comunicação: Responsável pela troca de dados de rede de DH+, E/S Remota, etc.

Interface backplane: - 5 quadros conectados com PLC, fonte de alimentação completa e transmissão de dados.

Circuito de indicação de status: através do display LED CPU em execução, falha e estado de comunicação.

Fonte de alimentação e circuito de proteção: para fornecer um circuito interno do módulo de fonte de alimentação estável e proteção básica.

Relações estruturais:

CPU → Memória → Circuito de comunicação/controle → Interface backplane → Sistema PLC-5

Parâmetros importantes

Processo de instalação

Desligamento do sistema: desligue a alimentação do rack PLC-5 e confirme se o equipamento está completamente desligado.

Instalação do módulo: Insira o Allen Bradley 1785 L40L no slot do rack correspondente e fixe-o.

Conectar comunicação: Conecte as linhas de comunicação DH+ ou Remote I/O de acordo com a configuração do sistema.

Verificação de inicialização: restaure a energia e observe se o indicador de status da CPU está normal.

Configuração da aplicação: use RSLogix 5 conectado ao processador, inspecione ou baixe o programa de controle.

Executar teste: confirme se a CPU, E/S e status de comunicação estão normais e colocados em operação.

Perguntas frequentes

Q1. O que deve ser feito se o módulo não funcionar normalmente após ser ligado?

Verifique a fonte de alimentação do rack, o status da instalação do módulo, a luz indicadora da CPU, o status do programa e o status da bateria.

Q2. Como solucionar problemas de comunicação DH+?

Verifique o cabo de comunicação, endereço do nó, conexão de rede, configuração do terminal e driver de comunicação RSLinx.

Q3. Quais dados devem ser copiados antes da substituição?

Recomenda-se fazer backup do programa do CLP, tabela de dados, configuração de E/S e parâmetros de comunicação.

Q4. Como validar a função normal do módulo?

Execute inicialização, execução da CPU, comunicação, leitura e gravação de programas e testes de execução contínua.

Por que você nos escolheu

A Feimu Technology, como fornecedora profissional de peças sobressalentes para controle industrial, está profundamente envolvida na área de peças sobressalentes PLC descontinuadas da Rockwell há muitos anos. Para módulos raros descontinuados como Allen Bradley 1785 L40L, estabelecemos um processo completo de seleção e inspeção de peças de reposição. Selecionamos apenas bons produtos originais desmontados de fábrica, realizamos testes abrangentes, incluindo testes de inicialização, comunicação e carga, para evitar riscos potenciais de envelhecimento dos componentes e resolvemos diretamente o problema de interrupção do fornecimento de peças sobressalentes para linhas de produção antigas.

Não há necessidade de um longo ciclo de pedidos originais de fábrica. As peças de reposição podem ser entregues rapidamente em estoque. É adequado para reparos de emergência e reservas de peças de reposição de antigas linhas de produção química e industrial. A remessa vem com relatório de teste e fornece suporte técnico para serviço pós-venda. Pode ser fornecido para projetos nacionais e internacionais, evitando as armadilhas dos produtos recondicionados e falsificados do mercado e reduzindo as perdas de produção causadas por paradas de equipamentos dos clientes.

Casos e avaliações de clientes

Uma grande fábrica de papel teve uma falha repentina na CPU do sistema de controle PLC 5 e a linha de produção estava enfrentando um desligamento. Foi difícil encontrar um 1785 L40L em boas condições no mercado. Após a conexão com a Feimu Technology, fornecemos peças de reposição prontas para uso que foram testadas e as enviamos com urgência. Depois que o cliente os substituiu, todo o sistema voltou a funcionar diretamente, evitando perdas de produção a longo prazo.

Avaliação do cliente: "É difícil encontrar fornecimento de modelos descontinuados. Receber o equipamento que funciona normalmente após o uso único economiza muito tempo de tentativa e erro."
