Allen Bradley 1756-CNB

Noções básicas do ControlNet – Por que ainda é importante

ControlNet é um protocolo de rede determinístico. Ao contrário da Ethernet padrão, o ControlNet garante a entrega de dados dentro de um tempo fixo. Isto é essencial para aplicações críticas de segurança e controle de movimento.

Principais recursos do ControlNet:

• Comunicação determinística:Os dados são entregues dentro de um prazo garantido. Sem colisões. Sem atrasos.
• Suporte de mídia redundante:O 1756-CNB possui duas portas BNC. Use ambos para cabeamento redundante. Se um cabo falhar, a comunicação continua no segundo cabo.
• Longa distância:Até 1000 metros por segmento. Até 5.000 metros com repetidores.
• Dados programados e não programados:Os dados de controle críticos utilizam comunicação programada. Dados não críticos (como mensagens IHM) utilizam comunicação não programada.

Por que o ControlNet ainda é usado:

• Muitas grandes fábricas instalaram o ControlNet na década de 2000. Substituir toda a rede é caro.
• O controle de processo e o controle de movimento geralmente exigem comunicação determinística.
• O ControlNet oferece melhor imunidade a ruídos do que a Ethernet em ambientes com alta EMI.
• O 1756-CNB é usado em sistemas existentes. Novos sistemas normalmente usam Ethernet/IP, mas sistemas mais antigos precisam de peças de reposição.

Planejamento de Rede – Nós, Comprimento de Cabo e Repetidores

O planejamento adequado da rede é fundamental para uma operação confiável do ControlNet. Use estas diretrizes para planejar sua rede.

Tipos de cabos recomendados:

• Utilize cabo coaxial RG-6 (75Ω) para ControlNet.
• Belden 88760 ou equivalente é recomendado.
• Não use cabo RG-58 (50Ω). Causa reflexões de sinal.
• Termine ambas as extremidades com terminadores de 75Ω. Use Allen Bradley 1786-TCT ou equivalente.

Exemplo de problema de campo:Um cliente utilizou cabo RG-58 em uma rede ControlNet. O sistema apresentou erros de comunicação intermitentes. Os módulos cairiam da rede aleatoriamente. Causa: Incompatibilidade de impedância do cabo. Correção: Substituído todos os cabos por RG-6. Terminado ambas as extremidades. A comunicação estabilizou imediatamente.

Compatibilidade de versão de firmware

O Allen Bradley 1756-CNB possui diferentes versões de firmware. Versões mais antigas podem não funcionar com o software RSLogix 5000 mais recente. Verifique a compatibilidade do firmware antes da instalação.

O que Feimu faz antes do envio:

• Cada 1756-CNB é testado em uma rede de teste ControlNet.
• A versão do firmware é verificada e registrada.
• Se o cliente especificar uma versão de firmware necessária, verificamos antes do envio.
• Caso o firmware seja muito antigo para o sistema do cliente, recomendamos um módulo alternativo (1756-CNBR ou 1756-ENBT).

Nota de atualização de firmware:O firmware 1756-CNB não pode ser atualizado em campo. Ele vem gravado no módulo na fábrica. A única maneira de obter uma versão mais recente é adquirir um módulo com o firmware mais recente. Feimu pode ajudar a identificar a versão correta para o seu sistema.

Configuração de endereço de nó e erros comuns

O 1756-CNB possui duas chaves rotativas no painel frontal. Eles definem o endereço do nó. A configuração correta do endereço do nó é essencial para a operação da rede.

Configuração de endereço de nó:

• As duas chaves rotativas são identificadas como "TENS" e "UNITS".
• A chave TENS define o dígito das dezenas (0-9).
• A chave UNITS define o dígito das unidades (0-9).
• Endereços de nó válidos: 1 a 99.
• O nó 0 é reservado para o mestre da rede (escalonador).

Erros comuns:

• Configurando ambas as chaves para 0:Isto é inválido. O nó 0 não é permitido para módulos de E/S.
• Endereços duplicados:Dois módulos com o mesmo endereço de nó na mesma rede causam erros de comunicação.
• Esquecendo de configurar os interruptores:O módulo usa o endereço padrão se as chaves não estiverem configuradas. O padrão é 0. Isso é inválido.
• Alterar endereço enquanto estiver ligado:As chaves rotativas são lidas na inicialização. Alterá-los enquanto o módulo está ligado não altera o endereço. Desligue e ligue novamente após alterar.

Prática recomendada:

1. Planeje todos os endereços de nós antes da instalação.
2. Escreva o endereço do nó no módulo com um marcador permanente. Isso ajuda na manutenção futura.
3. Desligue o chassi antes de alterar os endereços dos nós.
4. Sempre deixe o nó 0 para o agendador de rede.

LEDs de status e diagnóstico do módulo

O 1756-CNB possui vários LEDs no painel frontal. Eles fornecem informações imediatas de status sem um terminal de programação.

Verificação de autenticidade do produto

Os módulos Allen Bradley 1756-CNB são comumente falsificados. Use essas verificações para verificar a autenticidade.

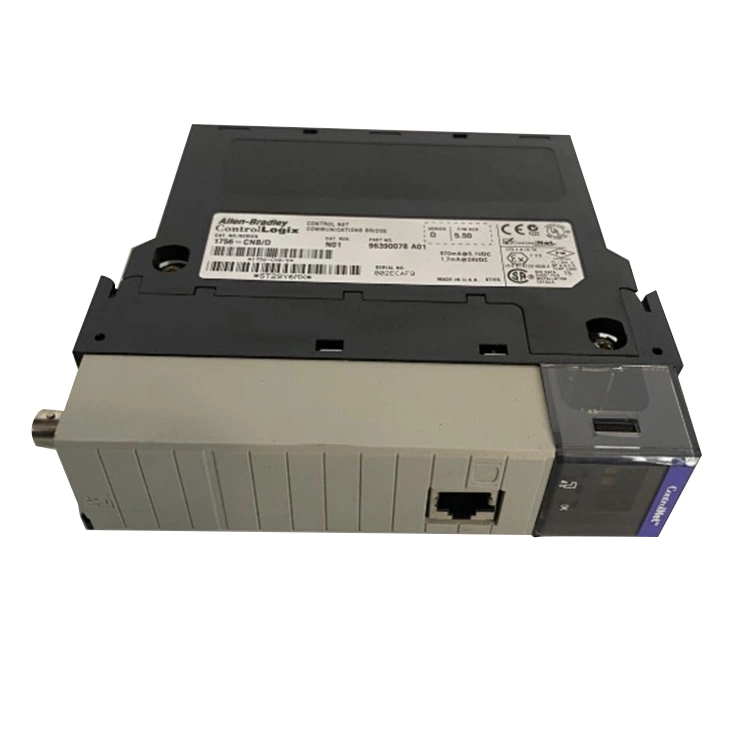

• Cor do painel frontal:Os módulos originais usam uma cor bege-cinza específica, consistente com a família ControlLogix. As falsificações geralmente têm uma tonalidade diferente ou acabamento brilhante.
• Qualidade da etiqueta:As etiquetas genuínas têm impressão permanente com o número do modelo 1756-CNB claramente visível. Etiquetas falsificadas geralmente apresentam texto borrado ou descascado nas bordas.
• Qualidade do interruptor rotativo:Os interruptores rotativos genuínos são firmes e com retenção positiva. As falsificações geralmente têm interruptores soltos ou pegajosos.
• Qualidade da porta BNC:As portas BNC genuínas são banhadas a ouro e encaixam os cabos com segurança. As falsificações geralmente usam conectores soltos de baixa qualidade.
• Peso do módulo:O 1756-CNB genuíno pesa aproximadamente 0,35 kg. As falsificações costumam parecer mais leves.
• Adesivo de firmware:Os módulos originais possuem um pequeno adesivo mostrando a versão do firmware. As falsificações geralmente não possuem esse adesivo.

Se o módulo mostrar o LED vermelho OK após a configuração adequada, suspeite de uma falsificação. Entre em contato com a Feimu Technology com fotos para verificação.
