Allen Bradley 1756-IF16

A aquisição de sinais analógicos industriais muitas vezes apresenta desafios práticos, como sinais fracos suscetíveis a interferências, flutuações de leitura causadas por diferenças de potencial de terra, dificuldades de adaptação a diversas condições operacionais e interrupções em todo o sistema resultantes de falhas de canal único. Módulos analógicos padrão – muitas vezes limitados por modos de operação únicos, baixa resistência a interferências e adaptabilidade limitada – frequentemente não atendem aos requisitos de controle de produção de precisão. O Allen Bradley 1756-IF16 aborda esses pontos problemáticos por meio de recursos como comutação de entrada multimodo, configuração de canal independente e blindagem e isolamento baseados em hardware, alcançando um equilíbrio entre versatilidade e desempenho especializado.

Aproveitando a vasta experiência no setor de peças de reposição para controle industrial, a Feimu Technology concentra-se no fornecimento de produtos genuínos em vez de na fabricação de hardware. Através de rigorosas inspeções de entrada, verificação de saída padronizada e suporte técnico prático, ajudamos os clientes a evitar problemas comuns de aquisição — como produtos falsificados ou de qualidade inferior, desafios de compatibilidade e altos custos de manutenção — ao mesmo tempo em que oferecemos suporte a uma ampla variedade de cenários, incluindo integração de novos sistemas, substituição de equipamentos legados e expansão da capacidade do sistema.

Parâmetro do produto

Arquitetura de hardware interno e design anti-interferência

1. Conversão A/D de alta precisão para aquisição de sinal de baixo nível

O Allen Bradley 1756-IF16 apresenta um chip de conversão A/D de alta precisão e nível industrial com algoritmos de aquisição otimizados para sinais analógicos fracos encontrados em ambientes industriais. Ele captura com precisão sinais de tensão e corrente de baixa amplitude propensos à atenuação, eliminando distorções e flutuações de valor frequentemente vistas em módulos padrão. Isso garante a precisão fundamental da aquisição, tornando-o adequado para uma variedade de aplicações de detecção e monitoramento de precisão.

2. Blindagem e isolamento abrangentes para eliminar interferência eletromagnética

O módulo emprega uma rigorosa estrutura de blindagem e isolamento que separa fisicamente os canais de aquisição de sinais de campo dos circuitos de controle lógico PLC. Esse isolamento em nível de hardware bloqueia a interferência eletromagnética de inversores de frequência variável (VFDs), motores de alta potência e ruído de linha, resolvendo efetivamente problemas comuns, como desvio de sinal analógico e imprecisão de dados em ambientes operacionais complexos.

3. Backplane banhado a ouro espesso para comunicação estável

O conector do barramento do backplane apresenta um processo de banho de ouro espesso, oferecendo excelente condutividade, resistência à oxidação e durabilidade contra ciclos repetidos de acoplamento. Projetado para compatibilidade de longo prazo com racks ControlLogix, ele mantém a comunicação de barramento estável, evitando problemas de contato ou interrupções de comunicação causadas por inserções/remoções repetidas ou operação prolongada em racks antigos.

4. Vários modos de fiação compatíveis com vários sensores

Suportando modos de fiação de terminação única, diferencial e de alta velocidade, um único módulo acomoda sensores padrão, equipamentos de detecção de longo alcance e dispositivos de sinal dinâmico de alta velocidade. Ele se adapta a diversas condições de campo sem alterações de hardware, reduzindo significativamente a variedade de módulos sobressalentes necessários e aliviando efetivamente a pressão do estoque.

Cenários de aplicação detalhados para os três modos de entrada

1. Modo de entrada de terminação única (16 canais)

Adequado para aplicações padrão onde o sensor e o módulo compartilham um terreno comum. Ele permite o uso de todos os 16 canais de aquisição para utilização máxima do canal. Usado principalmente para controle geral de processos e aquisição de sinais analógicos padrão (por exemplo, sensores de temperatura), este é o modo de fiação padrão para projetos de rotina.

2. Modo de entrada diferencial (8 canais)

Projetado para aplicações que envolvem diferenças de potencial de aterramento, longas distâncias de fiação ou ambientes eletromagnéticos complexos. Ele elimina efetivamente a interferência do loop de terra e resolve as flutuações de leitura causadas pela transmissão de cabos longos, tornando-o ideal para detecção externa de longo alcance e monitoramento de equipamentos em ambientes de oficina com alto ruído.

3. Modo de entrada de alta velocidade (4 canais)

Focado em taxas de atualização de sinal ultra-altas, este modo foi projetado especificamente para sinais dinâmicos que mudam rapidamente. Ele atende aos rigorosos requisitos de tempo real de aplicações como controle de movimento e monitoramento de parâmetros de processo de alta velocidade, garantindo sincronização de sinal e latência zero de dados durante operações de alta velocidade.

Configuração de software e vantagens operacionais

1. Compatibilidade com software de configuração convencional

O módulo suporta configuração por meio de dois pacotes de software oficiais principais: RSLogix 5000 e Studio 5000 Logix Designer. Ele é compatível com a grande maioria das arquiteturas de sistema ControlLogix sem a necessidade de plug-ins adaptadores adicionais, garantindo integração perfeita e alinhamento com os fluxos de trabalho de programação e depuração padrão dos engenheiros.

2. Configuração de canal granular e independente

Cada canal permite configuração independente de tipo de sinal, faixa de medição, frequência de filtro, limites de alarme e parâmetros de calibração de escala de engenharia. Isto permite a adaptação personalizada a diversos sensores e parâmetros de sinal sem exigir configurações uniformes para toda a unidade, tornando-o ideal para projetos complexos que envolvem tipos mistos de sensores.

3. Taxas de amostragem personalizáveis ​​para condições operacionais específicas

As taxas de atualização de sinal podem ser ajustadas sob demanda, com configurações integradas de amostragem em tempo real (RTS). Os engenheiros podem ajustar parâmetros de maneira flexível com base nos ciclos de operação do equipamento de campo e nos requisitos de precisão do processo, equilibrando a precisão da aquisição de dados com a eficiência do sistema para atender a uma ampla variedade de cenários de controle, desde aplicações de alta velocidade até aplicações de baixa velocidade.

Caso de aplicação industrial do mundo real

Em um sistema de automação de tratamento de águas residuais, o Allen-Bradley 1756-IF16 captura sinais analógicos em tempo real de sensores de pH de campo e transmite os dados convertidos de alta precisão para o PLC ControlLogix. Com base em parâmetros de processo predefinidos, o PLC realiza cálculos para controlar automaticamente a partida/parada e a frequência de operação das bombas dosadoras, regulando com precisão o nível de pH das águas residuais. Este processo de controle de circuito fechado totalmente automatizado substitui os tradicionais métodos manuais de teste e ajuste, reduzindo assim os custos de mão de obra e de manutenção e, ao mesmo tempo, melhorando significativamente a estabilidade e a padronização do processo de tratamento de águas residuais.

Guia padronizado de operações e manutenção de campo

1. Protocolos de manutenção de rotina

O módulo deve ser alojado em um gabinete de controle elétrico seco e vedado com foco na proteção contra umidade, pois a umidade na área do terminal pode facilmente causar desvio do sinal analógico. Verifique regularmente o aperto dos terminais da fiação; os sinais analógicos são altamente sensíveis à resistência de contato e conexões soltas podem levar diretamente a anomalias de dados e distorção de sinal.

2. Técnicas de solução de problemas de canal

Se um único canal apresentar anomalias de dados ou erros "fora da faixa", não há necessidade de substituir o módulo imediatamente. Em vez disso, primeiro troque a fiação do canal e verifique os parâmetros de configuração do software. A maioria das falhas resulta de problemas nos sensores, erros de fiação ou incompatibilidades de parâmetros; descartar problemas periféricos antes de diagnosticar uma falha de hardware evita custos desnecessários de substituição.

3. Requisitos de armazenamento de longo prazo

Para descomissionamento de longo prazo, desconecte a fonte de alimentação e limpe a poeira da superfície do módulo. Coloque o módulo em um saco antiestático selado e armazene-o em ambiente seco e com temperatura controlada, livre de agentes corrosivos e fortes interferências eletromagnéticas. Isso evita efetivamente a oxidação dos pinos e a degradação do circuito devido à umidade, garantindo estabilidade para implantação futura.

Etapas de conformidade de fiação e configuração de software

1. Especificações de seleção do bloco terminal

O Allen Bradley 1756-IF16 não inclui um bloco de terminais; um acessório RTB (bloco terminal removível) de 36 pinos deve ser selecionado separadamente. Os modelos compatíveis comuns incluem: o 1756-TBCH (terminal de mola com braçadeira de gaiola), que permite fiação rápida sem chave de fenda; e o 1756-TBS6H (terminal com braçadeira de parafuso), adequado para aplicações de fiação industrial padrão. A seleção deve ser baseada nas necessidades operacionais e de manutenção específicas do local.

2. Procedimentos de fiação padronizados

Utilize cabos de par trançado blindados para transmissão de sinais analógicos, aterrando a blindagem do cabo em apenas uma extremidade do módulo. Mantenha uma separação mínima de 30 cm entre os cabos de sinal analógico e as linhas de energia para evitar interferências de circuitos de energia. Use bitolas de fio entre 0,5–1,5 mm² (22–16 AWG) com um comprimento de decapagem padrão de 8–10 mm para garantir conexões seguras e contato confiável.

3. Fluxo de trabalho de configuração padrão do Studio 5000

Etapa 1: Adicione o módulo 1756-IF16 à árvore de configuração de E/S do software. Passo 2: Selecione o tipo de sinal (tensão/corrente) e faixa de medição para cada canal. Etapa 3: Configure o modo de entrada (terminal único, diferencial ou alta velocidade) com base nos requisitos da aplicação. Etapa 4: Habilite a filtragem digital e defina os limites de alarme alto/baixo conforme necessário. Passo 5: Baixe a configuração para o controlador e verifique se as leituras dos canais estão normais antes de colocar o sistema em operação.

Solução de problemas do indicador de status LED

1. Status do indicador PWR (energia)

Uma luz verde constante indica fonte de alimentação normal do módulo; nenhuma ação é necessária. Se o indicador estiver apagado, não há energia; verifique o status de energia do sistema ControlLogix e inspecione a conexão do backplane quanto a folgas ou falhas.

2. Indicador de status "OK"

Uma luz verde sólida indica operação normal sem falhas; uma luz vermelha sólida significa uma falha de hardware ou erro de configuração – tente desligar e ligar novamente para reiniciar, mas se a falha persistir, o módulo deverá ser substituído. Uma luz piscando indica que o módulo está no modo “aguardando configuração”; a operação normal pode ser restaurada baixando o programa de configuração apropriado.

3. Indicadores de status do canal

Uma luz verde sólida indica configuração correta do canal e aquisição precisa do sinal; uma luz vermelha sólida indica um sinal fora da faixa ou uma anomalia no canal, exigindo uma verificação passo a passo da faixa do sensor, do status da fiação e dos parâmetros de configuração do software.

Métodos de verificação de autenticidade

1. Detalhes exteriores e da habitação

As unidades genuínas apresentam o invólucro "cinza-bege" padrão da série ControlLogix, caracterizado por cor uniforme e acabamento liso e de alta qualidade; as falsificações geralmente exibem discrepâncias de cores, brilho superficial anormal ou texturas ásperas do invólucro. Os módulos genuínos pesam aproximadamente 0,22 kg com distribuição de peso consistente, enquanto os módulos falsificados são normalmente mais leves e parecem frágeis ou mal construídos.

2. Etiqueta e detalhes do terminal

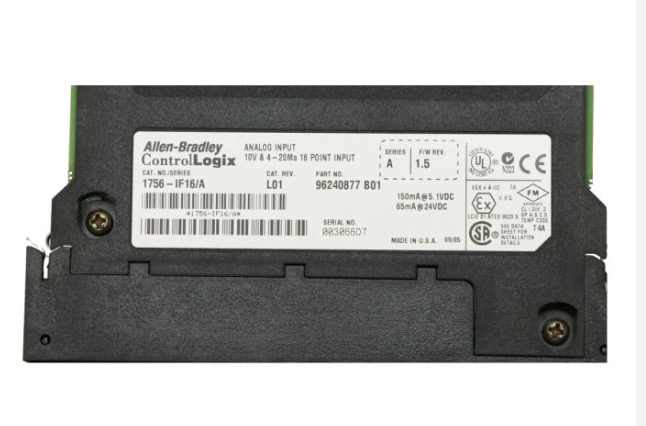

As etiquetas de modelo genuíno apresentam impressão nítida e permanente com bordas lisas e planas que não descascam; o bloco de terminais usa o design plugável cinza do fabricante original, com parafusos que giram suavemente sem grudar ou descascar. As falsificações geralmente usam componentes plásticos de qualidade inferior e ferragens metálicas mal acabadas.

3. Detalhes do pino do backplane

Os pinos do backplane genuínos apresentam revestimento de ouro espesso e estão perfeitamente alinhados, retos e livres de oxidação ou pontos pretos; as falsificações geralmente usam pinos folheados a estanho que são propensos à oxidação e deformação, levando a um contato deficiente ao longo do tempo.

Vantagens do fornecimento de tecnologia Feimu

1. Fornecimento autêntico garantido

Fundada em Jiangmen, Guangdong em 2005, nossa empresa tem anos de experiência na exportação de peças de reposição para controle industrial. Há muito tempo fornecemos componentes de controle industrial genuínos de marcas como Rockwell, Siemens, GE e Schneider para mais de 30 países em todo o mundo. Todas as unidades Allen-Bradley 1756-IF16 são produtos originais de fábrica – livres de reforma, modificação ou falsificação – e são totalmente rastreáveis. 2. Testes abrangentes de pré-embarque

Cada módulo passa por testes reais de tensão e sinal de corrente antes do envio. Verificamos a precisão da aquisição de dados, a estabilidade da comunicação e as funções de alarme canal por canal. Seguindo rigorosamente as especificações técnicas OEM, evitamos o envio de módulos com defeitos latentes, garantindo estabilidade e usabilidade imediatas na instalação.

3. Entrega rápida do estoque

Mantemos um estoque durante todo o ano de módulos analógicos da série ControlLogix. Para atender à manutenção urgente da fábrica ou aos requisitos agilizados do projeto, oferecemos verificação e envio de pedidos no mesmo dia, minimizando assim o tempo de inatividade do equipamento e evitando perdas associadas a atrasos no projeto.

4. Suporte Técnico Especializado

Nossa equipe possui ampla experiência com sistemas ControlLogix, abrangendo tudo, desde padrões de fiação e configuração de software até comutação de modo e solução de problemas. Podemos resolver com precisão problemas encontrados durante a operação, como leituras anormais, seleção incorreta de modo, erros de configuração e falhas de fiação. Garantimos a resposta às consultas técnicas em 12 horas e a conclusão da coordenação comercial em 24 horas.
