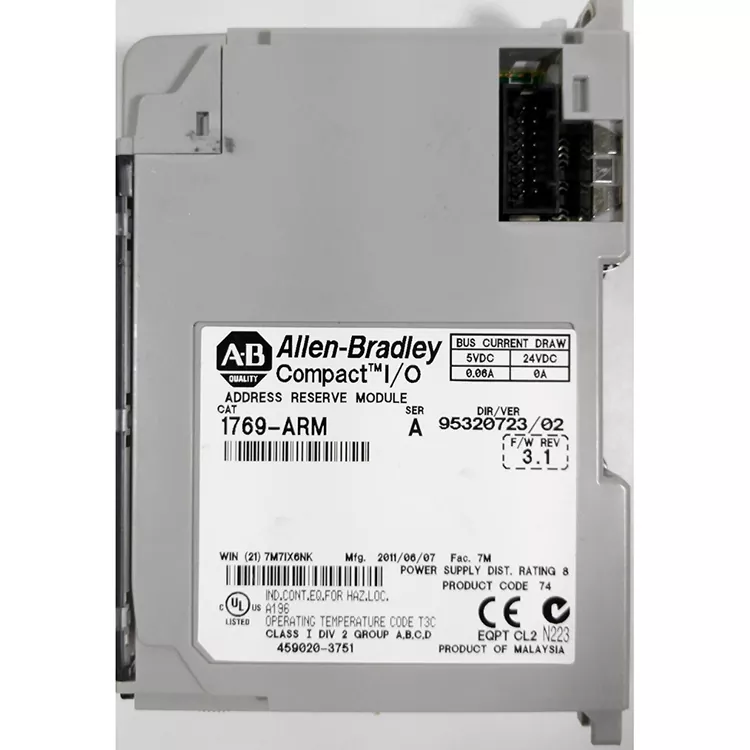

Allen Bradley 1769 ARM é usado para bloquear o endereço do slot de E/S do rack, garantindo que a configuração do programa não precise ser modificada ao substituir ou expandir o hardware. É amplamente utilizado no tratamento de água no exterior, embalagem e equipamentos de fabricação com estoque. Como fornecedor profissional para mercados internacionais, a Feimu Technology faz identificação de backplane e teste de conexão para todos os produtos recebidos, filtra o envelhecimento por contato, produtos recondicionados e reparados, e os produtos podem ser instalados e usados ​​diretamente, o que atende às necessidades de substituição rápida de fábricas no exterior.

Principais vantagens

Mantenha a localização do endereço de E/S: nos módulos de E/S reais temporariamente não instalados para manter a estrutura de endereço do sistema.

Extensão conveniente do sistema: tarde para aumentar o módulo de E/S, pode reduzir os efeitos da redistribuição.

Fácil manutenção: adequado para instalações industriais de módulos temporariamente removidos ou substituídos.

Melhore a compatibilidade: o programa de controle existente ajuda a manter a estrutura do endereço de E/S.

Estrutura interna

Como um adaptador DeviceNet, o Allen Bradley 1769 ADN consiste principalmente em interfaces de comunicação, circuitos de controle de processamento, interfaces de barramento de E/S, fonte de alimentação e circuitos de proteção. Todas as peças trabalham juntas para completar a troca de dados entre a rede DeviceNet e o sistema 1769 Compact I/O.

Processo de trabalho:

Rede DeviceNet → Interface de comunicação → Circuito de protocolo/controle → Barramento de E/S 1769 → Módulo de E/S → Equipamento de campo

Parâmetros importantes

Perguntas frequentes

Q1. Ele pode ser substituído diretamente por um módulo de E/S comum?

Não, não pode ser simplesmente substituído. A função do ARM Allen Bradley 1769 é reter endereços, o que é diferente das funções dos módulos de E/S digitais e analógicos.

Q2. O programa PLC pode executar?

Não pode. Não é uma CPU, mas é utilizada para gerenciamento de endereços de E/S e configuração do sistema do módulo auxiliar.

Q3. Na verdade, canal de E/S?

Não, sua principal função é reter a localização do endereço e não fornece E/S digital ou analógica real.

Q4. Quando você precisa usar?

Este módulo pode ser usado quando o sistema precisar reservar temporariamente um local de endereço de E/S 1769 ou planejar adicionar módulos de E/S reais posteriormente.

Q5. Precisa configurar a E/S após a instalação?

Deve ser definido de acordo com as necessidades específicas do sistema CompactLogix e configuração do controlador, podendo identificar e confirmar corretamente o módulo controlador na estrutura do sistema.

O processo de inspeção

1. Verificação da aparência → Verifique se o invólucro, interfaces, parafusos e etiquetas estão em boas condições.

2. Verificação do modelo → Confirme se o modelo da placa de identificação, série e outras informações são consistentes com o pedido.

3. Teste de energia → Verifique a luz indicadora e o status de funcionamento do módulo.

4. Teste de comunicação → Acesse a rede DeviceNet para confirmar se a comunicação e a troca de dados de E/S estão normais.

5. Verificação de software → Use o software Rockwell para verificar a identificação e o estado de falha do equipamento.

6. Registre os resultados → Tire fotos do objeto material, placa de identificação e processo de teste, forme o registro de inspeção e embale a mercadoria para entrega.

Campos de aplicação

Linha de produção automática: reserve no futuro local de expansão de E/S, conveniente aumentar posteriormente os sensores e atuadores.

Equipamento de embalagem: equipamento em fase de projeto do endereço de E/S reservado, atrasado para reduzir as atualizações de hardware à influência do programa de controle.

Sistema de transporte de materiais: Reserve posições de módulos para posterior adição de pontos de detecção, conversores de frequência ou atuadores.

Atualização de equipamento mecânico: Remova os módulos antigos ou faltam temporariamente módulos de substituição e mantenha a estrutura de endereço de E/S original.

Grandes sistemas de controle CompactLogix: Use para layout de E/S padronizado para facilitar a expansão e manutenção do equipamento.

Casos e avaliações de clientes

Um fabricante estrangeiro de equipamentos de tratamento de água, o módulo ARM 1769 configurado pela fábrica original foi danificado e os endereços de E/S foram alterados após a remoção, fazendo com que o equipamento soasse continuamente. Eles adquiriram o módulo original testado e medido da Feimu Technology, concluíram a entrega internacional e o mapeamento de E/S foi restaurado, eliminando o alarme do equipamento.

O cliente: Este módulo de retenção de endereço é difícil de adquirir. Os produtos foram submetidos a testes completos e não requerem modificação do programa para resolver nossas falhas de mapeamento de E/S.

Por que nos escolher

Concentre-se no fornecimento global de peças de reposição escassas para a série Rockwell Compact I/O, controle rigorosamente as fontes de fornecimento e evite o escoamento de produtos falsificados e recondicionados. Cada item vem com um registro de teste e oferece suporte à logística internacional multicanal. Pode ser combinado com um conjunto completo de documentos alfandegários de comércio exterior. Familiarizado com cenários de manutenção de equipamentos no exterior, ele pode fornecer respostas técnicas básicas para ajudar os clientes no exterior a resolver rapidamente falhas anormais de endereço de slot e reduzir o tempo de inatividade do equipamento.

Processo de instalação

1. Confirmação do sistema: confirme se o Allen Bradley 1769 ARM é compatível com o sistema de E/S CompactLogix 1769.

2. Desligamento do sistema: desligue o controlador e o sistema de E/S.

3. Determine a posição de instalação: de acordo com o planejamento original do endereço de E/S, será 1769 - ARM instalado na posição especificada.

4. A instalação do módulo: no conector de barramento 1769, módulo push e bloqueio de instituições fixas.

5. Verifique a conexão, certifique-se de que o módulo e os módulos 1769 adjacentes estejam conectados firmemente.

6. Ligue o sistema: restaure a fonte de alimentação e verifique o controlador e o status de E/S.

7. Verificação da configuração: Use o software Rockwell correspondente para verificar a estrutura de E/S e a configuração do endereço para confirmar a operação normal do sistema.

Vida útil

Allen Bradley 1769 ARM pertence à série CompactLogix 1769 de módulos de controle industrial, usados ​​principalmente para retenção de endereço de E/S e foi projetado para operação de longo prazo em ambientes de automação industrial. Sua vida útil real é afetada pelas condições de trabalho, condições de instalação e situações de manutenção.

Vida útil do projeto: usando design eletrônico de nível industrial, é adequado para operação contínua do sistema de controle automático.

Ciclo de serviço típico: Sob condições de temperatura, umidade e ambiente elétrico estáveis, ele pode suportar operação contínua por muitos anos.

Os fatores que afetam a vida:

Temperatura interna do gabinete de controle e condições de dissipação de calor

Ambiente empoeirado, úmido e com gás corrosivo

Estabilidade da fonte de alimentação e choque elétrico

Módulo para instalar e manter
