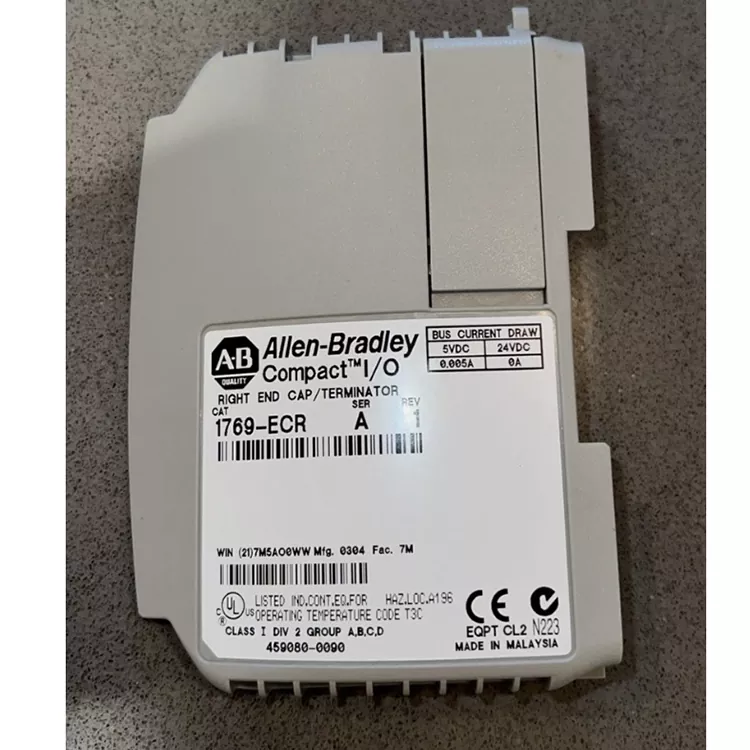

O Allen Bradley 1769 ECR está localizado no lado direito do módulo de E/S 1769 e é usado para completar a correspondência do terminal de barramento FlexBus, garantindo a integridade dos sinais do backplane. É amplamente aplicado em equipamentos de automação de estoque de fabricação, tratamento de água e embalagens no exterior. Como fornecedor profissional voltado para mercados internacionais, a Feimu Technology concluiu a identificação do backplane e a detecção de conexão de barramento para todos os produtos recebidos. Ele seleciona mercadorias com contatos envelhecidos ou danificados e recondicionados. Uma vez recebidos, esses produtos podem ser montados e usados diretamente na fábrica, atendendo aos requisitos de reparo e substituição rápidos por fábricas no exterior.
|
Parâmetro |
Especificação |
|
Modelo |
1769-ECR |
|
Série |
CompactLogix 1769 |
|
Tipo de produto |
Tampa / Terminador Direito |
|
Função |
Terminação do ônibus 1769 |
|
Sistema de E/S |
E/S compacta 1769 |
|
Instalação |
Extremidade direita do banco de E/S 1769 |
1. A confirmação do sistema e a correspondência entre os sistemas Allen Bradley 1769 ECR e CompactLogix 1769 Compact I/O.
2. Desconecte a energia para desligar o controlador de energia e o sistema de E/S, evitando a operação de energia.
3. Determine a posição de instalação e instale o ECR 1769 em todo o 1769, mais à direita da extremidade do grupo de módulos de E/S.
4. A conexão do módulo - conector de barramento 1769, empurrará e travará o módulo da tampa da extremidade fixa.
5. Verifique o estado de instalação para confirmar a tampa e o último módulo de E/S conectado estreitamente, a trava da fivela do cartão está normal.
6. Para restaurar a fonte de alimentação, o sistema está ligado, verifique o controlador CompactLogix e o estado de E/S.
7. A verificação da função para garantir que o controlador de E/S esteja configurado corretamente, o sistema de comunicação e o status de funcionamento estejam normais.
Proteção do terminal do barramento de E/S 1769: instalado no sistema mais à direita, complete a conexão do terminal do barramento do sistema.
Garantir a estabilidade da comunicação: para evitar anomalias de comunicação do barramento Compact I/O causadas por abertura na extremidade.
Simplifique a extensão do sistema: adequado para instalação modular do sistema CompactLogix.
Fácil manutenção: estrutura simples, rápida instalação e substituição.
Não é. Allen Bradley 1769 ECR não fornece função digital, analógica ou de comunicação, é usado apenas para proteger a estrutura do sistema e o terminal de barramento.
O barramento de E/S 1769 pode não ser capaz de corrigir a terminação, pode fazer com que o controlador não consiga identificar a configuração de E/S, exceção de comunicação ou falha do sistema.
Não há necessidade de separar a configuração do software. Pertence ao componente do terminal de hardware, o sistema completa automaticamente a conexão do barramento após a instalação estar correta.
Não é recomendado. Instalar ou remover o primeiro deve desligar a fonte de alimentação do sistema, evitar danos ao módulo ou anomalias no sistema de controle.
Verifique se o módulo está firmemente inserido, se os conectores estão totalmente encaixados e confirme se o sistema de E/S não apresenta falhas através do diagnóstico do controlador CompactLogix.
Nós nos concentramos no fornecimento global de peças de reposição escassas para a série Rockwell Compact I/O, controlamos rigorosamente as fontes de fornecimento e evitamos o escoamento de produtos falsificados e recondicionados. Cada item vem com um registro de teste e suporta múltiplos canais de logística internacional. Pode ser combinado com um conjunto completo de documentos alfandegários de comércio exterior. Estamos familiarizados com cenários de manutenção de equipamentos no exterior e podemos fornecer respostas técnicas básicas para ajudar os clientes no exterior a lidar rapidamente com relatórios de erros de terminais de ônibus e reduzir o tempo de inatividade do equipamento.
Linhas de produção de automação industrial
Equipamentos para máquinas de embalagem
Sistemas de controle de equipamentos mecânicos
Sistemas de transporte de materiais
Projetos de reforma e manutenção industrial
Casos e avaliações de clientes
Uma fábrica no exterior teve danos na tampa da extremidade direita do grupo de E/S e o sistema relatou continuamente falhas na placa traseira. O site de E/S não pôde reconhecer. A Fumei Technology adquiriu o 1769 ECR original e concluiu a instalação por meio de entrega internacional. A comunicação da placa traseira voltou ao normal e a falha foi eliminada diretamente.
Cliente: É difícil comprar capas de terminal originais confiáveis no mercado. Recebê-los diretamente nos permite usá-los. Isso nos ajudou a resolver o problema problemático dos relatórios de erros da tabela de E/S.

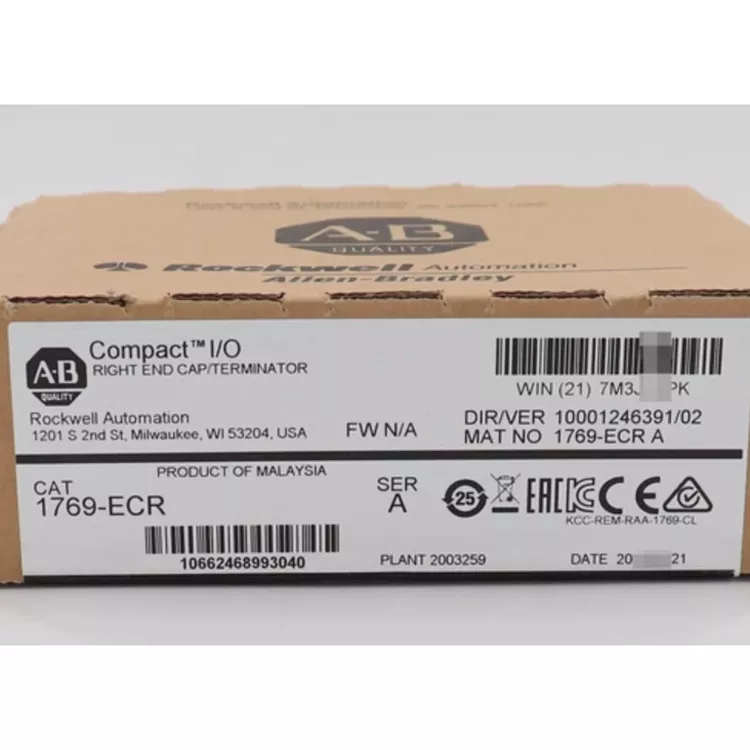

Confirme a identificação do modelo como Allen Bradley 1769 ECR.
Verifique o logotipo da Allen Bradley/Rockwell Automation, as fontes e a qualidade de impressão das etiquetas.
Verifique se as informações do modelo são consistentes com o pedido de compra.
Verifique a cor do invólucro do módulo, a borda, a fivela e os detalhes do molde.
Verifique se há alguma nova pulverização, cobertura da etiqueta, marcas de desmontagem ou reparo.
O produto genuíno geralmente tem acabamento regular, sem rebarbas, deformações ou marcas de emenda óbvias.
Verifique se os terminais de conexão do barramento 1769 estão completos.
Confirme se não há flexão, oxidação ou ablação do pino de conexão.
Verifique se o mecanismo de fecho está normal.
Instale o 1769 ECR na posição mais à direita do sistema de E/S CompactLogix 1769.
Verifique se o módulo está firmemente conectado ao módulo de E/S adjacente.
Confirme se a estrutura do sistema está instalada corretamente.
Verifique o status do controlador CompactLogix após ligá-lo.
Verifique se não há alarmes anormais na configuração de E/S.
