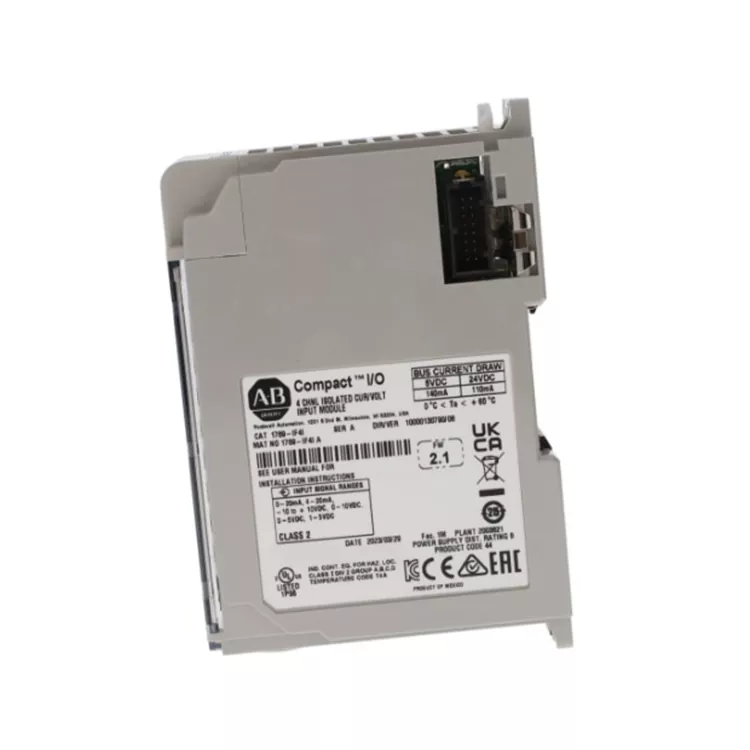

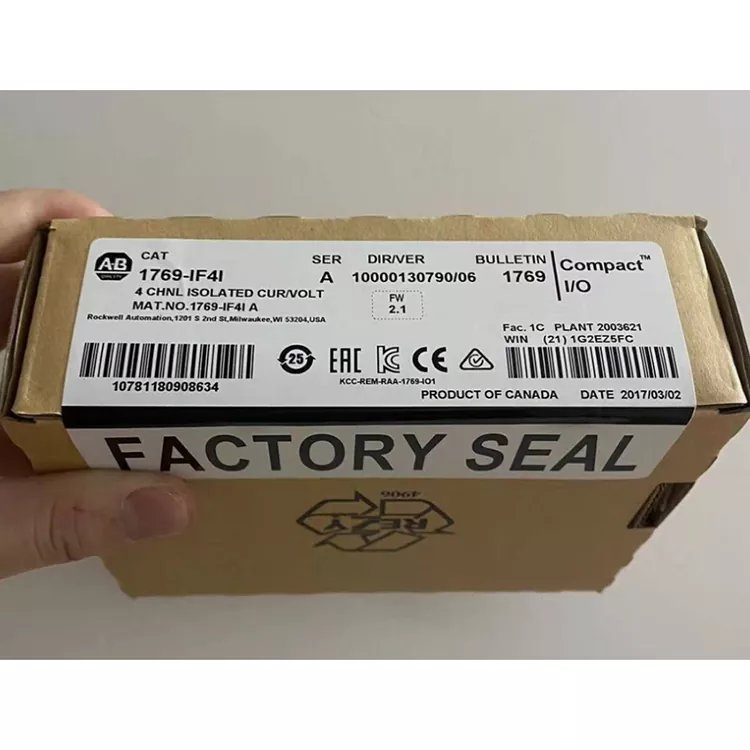

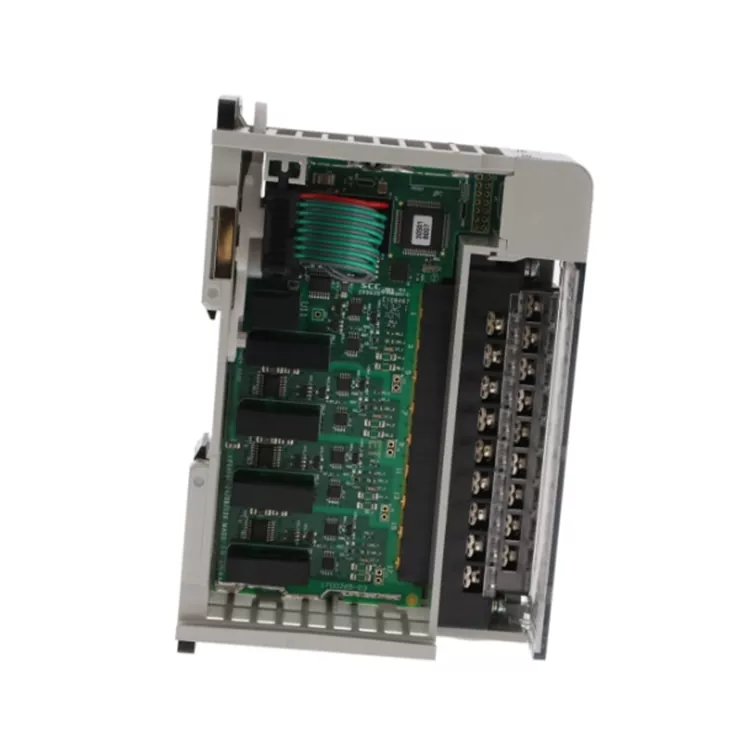

Allen Bradley 1769 IF4I

Allen Bradley 1769 IF4I é um módulo de entrada analógica do tipo corrente de 4 canais que recebe sinais de sensor de 4 a 20 mA. É usado principalmente para coletar sinais de nível de líquido, pressão e fluxo, e é amplamente implantado em tratamento de água, produtos químicos e fabricação de equipamentos de automação legados no exterior. A Feimu Technology, como fornecedora profissional voltada para mercados internacionais, realiza testes de precisão de amostragem em cada canal do módulo, realiza detecção on-line do barramento do backplane, filtra produtos defeituosos com desvio de canal e aqueles que requerem manutenção ou reforma, e permite a substituição direta na chegada para atender às necessidades urgentes de reparo de fábricas no exterior.

Processo de instalação:

1. Confirmação do sistema

Confirme a compatibilidade do Allen Bradley 1769 IF4I com o sistema de controle CompactLogix 1769 e os requisitos de configuração de E/S.

2. Desconecte a fonte de alimentação

Desligue a fonte de alimentação, o PLC e o sistema de E/S para evitar danos aos equipamentos de instalação elétrica.

3. Determine o local de instalação

De acordo com o planejamento do sistema de controle, o módulo é instalado no local do grupo de módulos de E/S 1769.

4. O módulo está instalado

Alinhe o conector do barramento 1769, insira o módulo no módulo adjacente e trave a fivela para garantir que a conexão esteja segura.

5. A fiação de sinal

Conecte a cena de acordo com a definição do terminal 4 ~ 20 ma / 0 ~ 20 ma de sinal de corrente, confirme se a polaridade e o aterramento da blindagem estão corretos.

6. A configuração do software

Adicione 1769 IF4I ao RSLogix 5000/Studio 5000 e defina a faixa de entrada, os parâmetros do canal e as configurações de filtro.

7. Ligação do sistema

Restaure a fonte de alimentação, verifique as luzes indicadoras de status do módulo e as informações de diagnóstico do controlador.

8. Verificação de sinal

O valor lido do sinal de corrente de entrada padrão, confirma se o PLC é consistente com a entrada real e conclui a depuração.

Principais vantagens

Aquisição analógica de alta precisão: suporta sinais de corrente industrial comumente usados ​​de 4 ~ 20mA, melhora a estabilidade da medição.

Entrada independente de 4 canais: atenda aos requisitos de monitoramento de vários dispositivos e multiparâmetros ao mesmo tempo.

Forte capacidade anti-interferência: adequado para ambientes elétricos complexos em instalações industriais.

Configuração flexível: Suporta diferentes configurações de faixa de entrada para facilitar a integração do sistema.

Conexão perfeita do CompactLogix: instalado diretamente em sistemas de E/S 1769, reduzindo a complexidade da fiação.

Parâmetros principais

Por que nos escolher

A Feimu Technology fornece peças sobressalentes raras de controle industrial que foram descontinuadas pela Rockwell para o mercado global. Ele seleciona estritamente as fontes de fornecimento para módulos de quantidade analógica de corrente Allen Bradley 1769 IF4I, eliminando módulos recondicionados e reparados com atenuação de amostragem ou defeitos de canal. Antes de cada módulo ser despachado, todas as verificações de precisão do canal e testes de estabilidade do backplane são concluídos para evitar falhas ocultas, como desvio de leitura e coleta anormal. Registros de teste completos são fornecidos. Suporta diversas soluções de logística internacional e pode fornecer um conjunto completo de documentos aduaneiros de comércio exterior. Familiarizada com as dificuldades de manutenção de antigos equipamentos Compact I/O no exterior, ela pode oferecer assistência técnica básica para lidar com problemas no local relacionados à coleta de quantidades analógicas e reduzir perdas de produção causadas por paradas não planejadas.

Perguntas frequentes

Q1. Quais dispositivos podem ser conectados?

Transmissores de pressão;

Medidores de vazão;

Sensores de nível;

Transmissores de temperatura;

Instrumentos de detecção industrial e outros dispositivos que emitem sinais de corrente.

Q2. Quais são as razões para leituras anormais de sinais de 4-20mA?

Conexão reversa da linha de sinal;

Alimentação anormal do sensor;

Configuração incorreta da faixa de entrada;

Terminais de conexão soltos;

Interferência eletromagnética.

Q3. Como proceder se o PLC não consegue reconhecer?

Verifique se o módulo está instalado corretamente;

Confirme se a conexão do barramento 1769 está normal;

Verifique a configuração do Studio 5000 / RSLogix 5000;

Visualize as informações de falha do controlador.

Q4. Como melhorar a precisão da medição?

Use uma fonte de sinal estável de 4-20mA;

Defina corretamente o intervalo de entrada;

Utilize cabos blindados;

Faça um bom trabalho de aterramento no local;

Ajuste os parâmetros de filtragem de acordo com os requisitos do local.

Q5. É necessária uma fonte de alimentação separada?

O módulo é alimentado pelo backplane do sistema CompactLogix 1769. Os sinais analógicos no local precisam ser fornecidos por equipamento externo.

Campos de aplicação

1. Sistema de Controle de Processo

Coleta de sinais de pressão, vazão e nível;

Monitoramento em tempo real do processo produtivo.

2. Linha de produção automatizada

Coleta de sinais de feedback do sensor;

Usado para detecção de status de equipamento e controle de malha fechada.

3. Tratamento de Água e Indústria Energética

Monitoramento de pressão, vazão e parâmetros elétricos;

Realização de gestão automatizada.

4. Equipamento Mecânico

Coleta de sinais de transdutores de temperatura e pressão;

Utilizado para análise do status de operação do equipamento.

5. Projeto de Renovação Industrial

Substituição de módulos de entrada analógica antigos;

Melhoria da capacidade de aquisição de dados do sistema CompactLogix.

Casos e análises de clientes

A amostragem do módulo Allen Bradley 1769 IF4I de uma planta de água química no exterior mostrou desvios, leitura instável de dados de fluxo e nível e incapacidade de realizar a regulação do processo normalmente. O cliente adquiriu o módulo original qualificado da Faimu Technology, concluiu a entrega e substituição transfronteiriça. A amostragem de cada canal voltou a ser precisa e estável e o equipamento retomou a produção normal.

Avaliação do cliente: É muito difícil encontrar um módulo de quantidade analógica de corrente de boa qualidade. Após recebê-lo, instalamos e utilizamos diretamente, o que nos ajudou a resolver o problema de amostragem imprecisa de dados.
