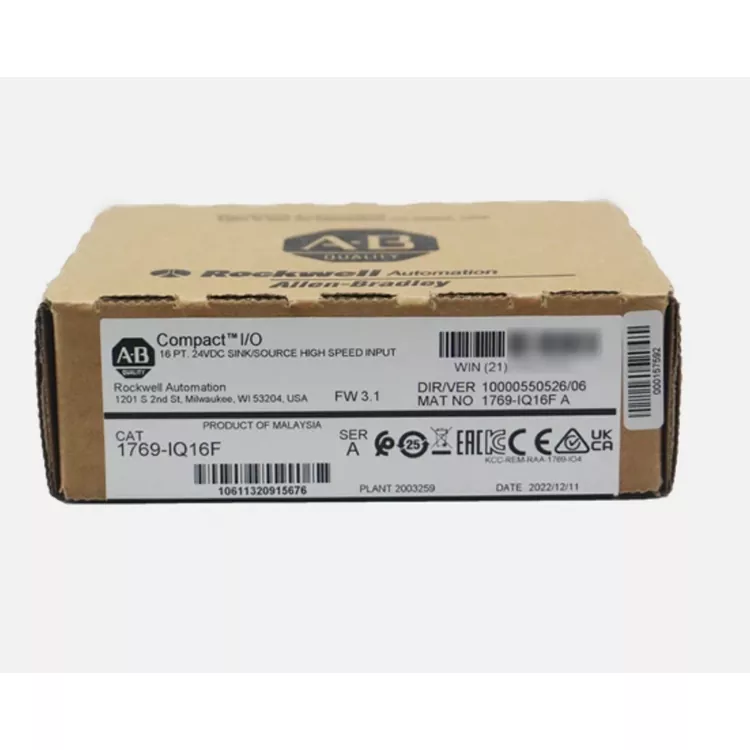

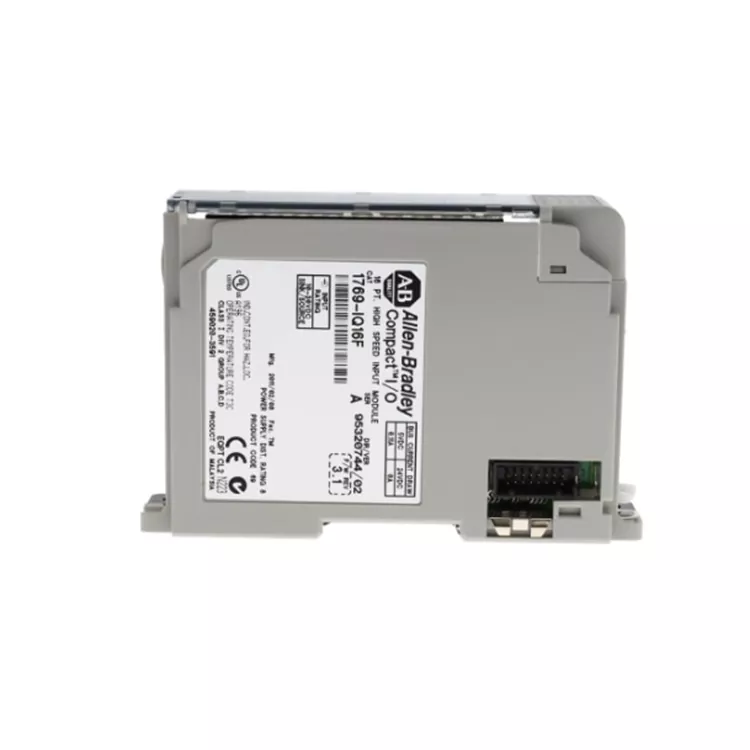

Allen Bradley 1769 IQ16F

O Allen Bradley 1769 IQ16F é um módulo de entrada digital DC de alta velocidade de 16 canais, com foco na aquisição de sinais de alta velocidade. Ele captura com precisão sinais de alta frequência, como interruptores de proximidade, interruptores fotoelétricos e pulsos de alta velocidade, e é amplamente compatível com equipamentos de linha de produção existentes em indústrias de embalagens, transporte e processamento de automação no exterior. A Feimu Technology está profundamente engajada na área de controle industrial de comércio exterior e é um fornecedor global confiável de peças de reposição.

Todos os módulos recebidos são submetidos à amostragem de medição de velocidade por canal + detecção de envelhecimento on-line do barramento do backplane, que filtra estritamente respostas anormais, perdas ocultas, problemas de manutenção e renovação, e pode ser substituído diretamente sem depuração na chegada, o que atende perfeitamente às necessidades de rápida retomada da produção e manutenção urgente de fábricas no exterior.

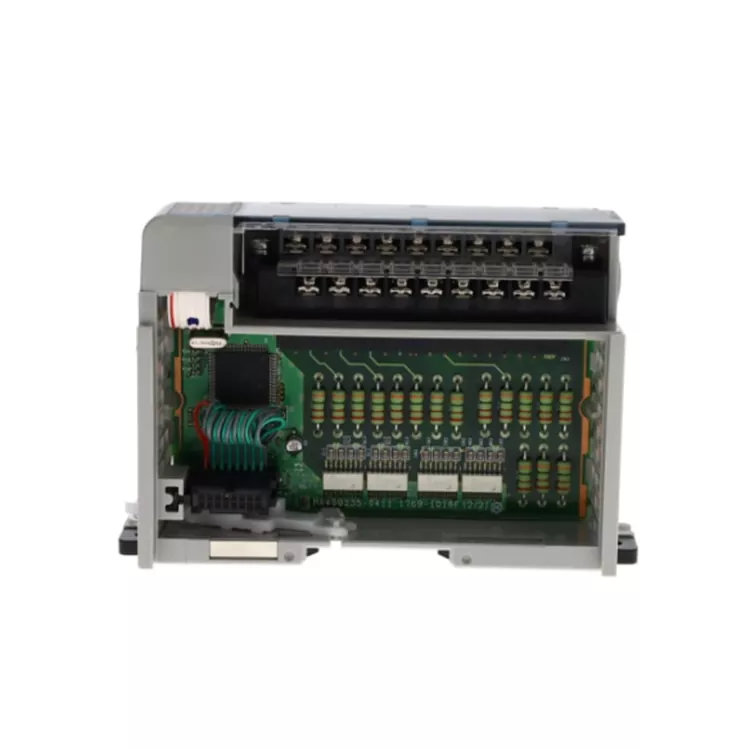

Estrutura interna

O Allen Bradley 1769 IQ16F é um módulo de entrada digital de alta velocidade da série CompactLogix 1769. Internamente, adota uma estrutura de aquisição de entrada de alta velocidade + isolamento de sinal + processamento de dados + comunicação de barramento. Ele é usado para leitura rápida de sinais de comutação de 24 Vcc em campo.

Consiste nos seguintes componentes:

Interface do terminal de entrada, circuito de proteção de entrada, circuito de isolamento fotoelétrico, unidade de processamento de sinal de alta velocidade, unidade de controle do microprocessador, interface de comunicação de barramento 1769, circuito de gerenciamento de energia.

Sinal de entrada de campo 24 Vcc → Interface do terminal de entrada → Circuito de proteção/filtração → Circuito de isolamento fotoelétrico → Unidade de processamento de sinal de alta velocidade → Módulo de processamento de dados → Interface de barramento 1769 → Controlador CompactLogix

Vantagem central

Capacidade de resposta de alta velocidade: Adequado para sinais de entrada que mudam rapidamente, aumentando a velocidade de resposta do controle do equipamento.

Entrada de alta densidade de 16 pontos: Um único módulo suporta a coleta de vários sinais DC, economizando espaço no gabinete de controle.

Projeto de confiabilidade industrial: Adaptado ao ambiente operacional de longo prazo de sites automatizados.

Compatível com sistema CompactLogix: Integrado diretamente com a plataforma de controle 1769.

Fácil manutenção: Estrutura modular, instalação e substituição simples.

Parâmetros importantes

Por que nos escolher

Enquanto a maioria dos fornecedores no mercado realiza apenas uma classificação simples de aparência, a Feimu Technology, como fornecedora global de peças sobressalentes AB descontinuadas, estabeleceu padrões de teste exclusivos para módulos de entrada de alta velocidade, como Allen Bradley 1769 IQ16F.

Eliminamos peças recondicionadas e reparadas com canais envelhecidos ou respostas anormais. Antes de cada módulo sair do armazém, a verificação do barramento do backplane é concluída. O teste de 16 canais é realizado ponto a ponto com a alimentação ligada, e possíveis perigos frequentes no local, como omissão de sinal e atraso de resposta, são evitados antecipadamente. Registros de testes completos são fornecidos com as mercadorias.

É compatível com processos de aquisição de projetos no exterior, oferece suporte a vários canais de transporte internacional e pode fornecer um conjunto completo de documentos alfandegários. Profundamente engajado na manutenção de antigos sistemas Compact I/O, ele pode fornecer referências técnicas básicas para ajudar os clientes a lidar rapidamente com falhas de aquisição de sinal e minimizar ao máximo as perdas por tempo de inatividade não planejado.

Campos de aplicação

1. Linha de produção automatizada

2. Máquinas de embalagem

3. Robôs e equipamentos de montagem

4. Sistema de transporte

5. Máquinas-ferramentas

Caso do cliente e avaliação

Uma fábrica de linha de montagem de embalagens no exterior teve resposta anormal em alguns canais do módulo 1769 IQ16F. Os sinais de alta velocidade não foram coletados corretamente e a linha de produção frequentemente relatava erros. O cliente adquiriu o módulo original qualificado da Feimu Technology e concluiu a substituição por meio de entrega internacional. Todos os sinais dos canais foram coletados de forma estável e o equipamento voltou à operação normal.

Avaliação do cliente: É difícil selecionar módulos de entrada de alta qualidade. A instalação direta do módulo entregue resolveu uma série de problemas causados ​​pela coleta de vazamento de sinal.

Perguntas frequentes

Q1. Quais sinais são coletados principalmente?

Sinais de sensores fotoelétricos;

Sinais de interruptor de proximidade;

Sinais de interruptores de limite;

Sinais de disparo de detecção de alta velocidade;

Sinais de feedback de status do equipamento.

Q2. Quais são as diferenças dos módulos de entrada digital comuns?

A capacidade de resposta de entrada mais rápida do Allen Bradley 1769 IQ16F, adequada para aquisição de sinal de mudança de alta velocidade, pode reduzir o impacto do ciclo de varredura do PLC na detecção de sinal.

Q3. O que causa sinais de entrada instáveis?

Fonte de alimentação instável do sensor;

Fiação de entrada incorreta;

Interferência eletromagnética na linha de sinal;

Aterramento deficiente;

Frequência de entrada excedendo os requisitos da aplicação.

Q4. Quais são as falhas comuns?

Os pontos de entrada não podem responder;

Os sinais de entrada são acionados incorretamente;

O PLC não consegue reconhecer o módulo;

O status do canal é anormal;

Falha na comunicação.

Q5. Ele pode ser conectado a codificadores?

Ele pode ser usado para coleta de sinal auxiliar de alguns encoders, mas para feedback de posição de alta velocidade e aplicações de contagem de alta velocidade, é recomendado selecionar módulos de contagem de alta velocidade dedicados de acordo com os requisitos de frequência.
