Allen Bradley 1769 IQ32

OAllen Bradley 1769 IQ32 é um módulo de entrada digital DC de alta densidade e 32 pontos. É adequado para a coleta de interruptores de proximidade e sinais de sensores fotoelétricos em aplicações de grande escala e é amplamente utilizado em linhas de montagem automotivas, transporte de materiais e linhas de produção de processamento automatizado no exterior. A Feimu Technology está profundamente envolvida no campo de controle industrial estrangeiro e é um fornecedor global confiável de peças de reposição.

Todos os módulos de entrada passam por detecção sequencial de sinal de canal e teste online de barramento de backplane. Todos os produtos defeituosos com danos no canal, envelhecimento latente ou reforma de reparo são rigorosamente examinados. Não há necessidade de depuração adicional na chegada e eles podem ser instalados e substituídos diretamente, atendendo totalmente aos requisitos de uso de fábricas no exterior para manutenção de emergência e rápida retomada da produção.



Vantagem central

Entrada de alta densidade de 32 pontos: Um único módulo pode coletar mais sinais no local, reduzindo o número de módulos e o espaço de instalação.
Economize espaço no painel de controle: Adequado para equipamentos de automação com um grande número de pontos de E/S.
Operação estável e confiável: design de nível industrial, adequado para ambiente de operação contínua de longo prazo.
Compatibilidade do sistema CompactLogix: Pode ser diretamente integrado à arquitetura de E/S 1769.
Manutenção simples: Estrutura modular, facilitando substituição e ampliação.



Procedimento de processamento de dados

Sinal de entrada de 24 Vcc no local → interface do terminal de entrada → circuito de proteção/filtragem → circuito de isolamento fotoelétrico → unidade de detecção de status de entrada → módulo de processamento de dados → interface de barramento 1769 → controlador CompactLogix

Parâmetros importantes



Parâmetro	Especificação
Modelo	1769 IQ32
Série	CompactLogix 1769
Tipo de produto	Módulo de entrada digital DC
Tipo de entrada	Entrada digital CC
Número de entradas	32 pontos
Tensão de entrada nominal	24V CC
Faixa de tensão operacional	10~30V CC
Corrente de entrada	Aprox. 4,3 mA a 24 Vcc
Tempo de atraso de entrada	Aprox. 8ms (LIGADO/DESLIGADO)
Tensão de isolamento	75 Vcc (isolamento contínuo)
Sistema de E/S	E/S compacta 1769
Consumo de energia	Aprox. 115 mA a 5,1 V CC
Método de instalação	Trilho DIN ou montagem em painel
Método de comunicação	Através do barramento Compact I/O 1769

Por que nos escolher

Enquanto a maioria dos fornecedores no mercado realiza apenas uma classificação simples de aparência, a Feimu Technology, como fornecedora global de peças de reposição AB descontinuadas, estabeleceu padrões de teste exclusivos para módulos de entrada de alta densidade, como Allen Bradley 1769 IQ32.

Eliminamos peças recondicionadas e reparadas com canais envelhecidos ou pontos defeituosos. Antes de cada módulo sair do armazém, concluímos a verificação do barramento do backplane e realizamos testes de ligação ponto a ponto de 32 canais para evitar perigos frequentes no local, como perda de sinal e pontos sem resposta. Também fornecemos registros de testes completos com as mercadorias. É compatível com processos de aquisição no exterior, oferece suporte a vários canais de transporte internacional e pode fornecer um conjunto completo de documentos de declaração alfandegária.

Aprofundamos a manutenção do sistema obsoleto Compact I/O e podemos fornecer referências técnicas básicas para ajudar os clientes a lidar rapidamente com falhas de sinal de entrada digital, minimizando ao máximo as perdas de tempo de inatividade não planejadas.



Perguntas frequentes

Q1. Quais dispositivos no local podem ser conectados?

Sensores fotoelétricos;
Interruptores de proximidade;
Interruptores de limite;
Interruptores de botão;
Dispositivos de saída de relé;
Sinais de feedback de operação do equipamento.

Q2. Como lidar com o status anormal do ponto de entrada?

Verifique a fonte de alimentação 24V DC no local;
Confirme se a fiação dos terminais de entrada está correta;
Verifique o status da saída do sensor;
Verifique a conexão do terminal comum;
Elimine a interferência eletromagnética no local.

Q3. Como resolver se o PLC não consegue reconhecer?

Confirme a posição correta de instalação do módulo;
Verifique a conexão do barramento 1769;
Verifique a configuração do módulo Studio 5000 / RSLogix 5000;
Visualize as informações de diagnóstico do controlador.

Q4. Suporta entrada de alta velocidade?

O 1769 IQ32 é usado principalmente para aquisição geral de entrada de quantidade digital. Se forem necessárias aplicações de pulso de alta velocidade ou contagem de alta velocidade, um módulo de entrada de alta velocidade dedicado deverá ser selecionado.

Q5. Como melhorar a estabilidade do sistema?

Use uma fonte de alimentação estável de 24 Vcc;
Mantenha as linhas de sinal de entrada afastadas dos cabos de alimentação;
Faça um bom trabalho de aterramento e blindagem;
Verifique regularmente o aperto dos terminais.

Depois de receber a mercadoria, julgamento de autenticidade

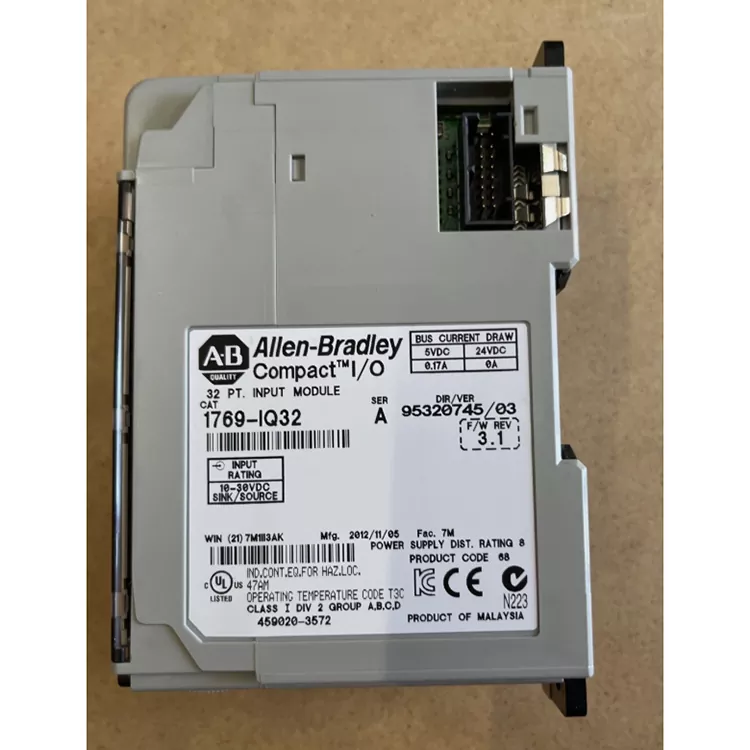

Verificação de etiqueta:
Confirme se o modelo 1769 IQ32, identificação Allen Bradley, número de série, número do produto e informações do lote estão claros e completos. Os dados oficiais mostram que o modelo é um módulo de entrada digital de 24 Vcc de 32 pontos, que pode ser usado como base de verificação de parâmetros.
Inspeção de aparência:
Verifique se o alojamento, a tampa do terminal, os fechos e os parafusos do Allen Bradley 1769 IQ32 estão em boas condições e se não há vestígios de desmontagem, renovação, ablação ou desgaste óbvio.
Interface para verificar:
Verifique a interface de conexão do barramento 1769, o terminal está normal, sem oxidação, deformação ou danos.
Parâmetro a verificar:
Confirmado: entrada de 32 pontos; Tipo de entrada 24 V CC; A faixa de entrada é de cerca de 10 ~ 30 V DC; O tamanho da aparência e o layout do terminal são consistentes com os dados oficiais.
Teste de computador:
Para a instalação do sistema CompactLogix, é possível identificar a confirmação do módulo PLC e a resposta do sinal de entrada de teste ponto a ponto é normal.
Retenção de dados
Mantenha fotos de produtos, fotos de rótulos, registros de testes e informações de fábrica para acompanhamento.
