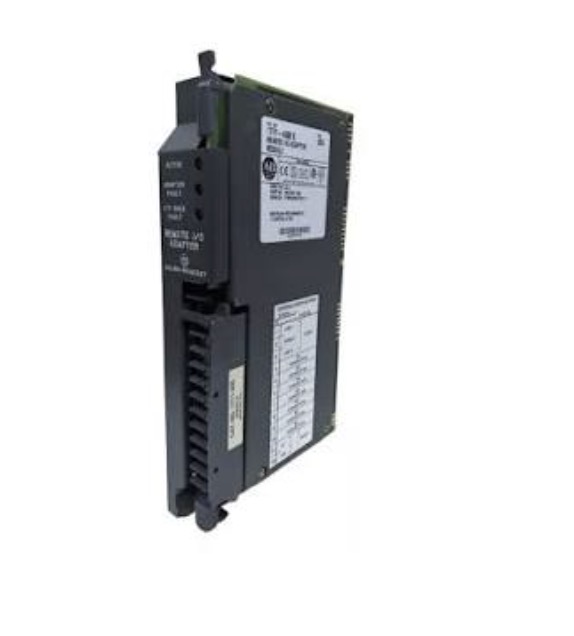

A Feimu Technology lançou recentemente o adaptador/módulo de digitalização remota clássico Allen Bradley 1771-ASB. Sua função principal é transmitir sinais com segurança do rack remoto para a sala de controle principal por meio de um cabo azul dedicado. É um item essencial para manutenção do funcionamento de sistemas PLC-5 antigos e para reposição emergencial de peças de reposição.
A estrutura interna do Allen Bradley 1771-ASB é altamente durável industrialmente. A placa de circuito adota um design espesso, com juntas de solda lisas e completas, sem vazios ou falta de solda. Visualmente, é elegante e sólido, tornando seu uso reconfortante. A placa é equipada com vários capacitores e chips grandes, com o objetivo principal de garantir a operação estável do módulo a longo prazo, adaptar-se ao complexo ambiente de circuitos de fábricas antigas e reduzir a ocorrência de falhas.
Para resistir eficazmente à interferência de sinal em locais industriais, várias tiras de isolamento são especialmente projetadas na placa de circuito para evitar interrupções de comunicação causadas por distúrbios de sinal; os pins dourados no painel traseiro são um grande destaque, com banho de ouro espesso e brilhante, sem oxidação ou descoloração. Mesmo quando conectados e desconectados repetidamente no rack, eles podem manter um bom contato, eliminando falhas de comunicação causadas por mau contato. Nossos produtos fornecidos são todos de qualidade totalmente nova, com rigoroso controle de qualidade e são totalmente compatíveis com sistemas PLC-5 antigos, permitindo a instalação imediata da máquina sem a necessidade de depuração.
O Allen Bradley 1771-ASB foi projetado principalmente para fábricas antigas não reformadas. É amplamente utilizado em antigas linhas de produção automotiva, estações de tratamento de água, primeiros sistemas de automação da indústria petroquímica, etc. Sua função principal é servir como uma "ponte de comunicação" entre o PLC principal e os equipamentos no local. Ele é instalado em gabinetes de controle de campo remoto e conecta vários módulos de entrada e saída para garantir uma transmissão de sinal bidirecional estável.
Por ser uma peça de reposição escassa para o sistema antigo, a segurança do transporte do 1771-ASB é de extrema importância. A Feimu Technology acumulou vasta experiência no transporte de módulos industriais de precisão. Adota embalagem protetora multicamadas: primeiro, o módulo é colocado em um saco grosso antiestático, depois é completamente embrulhado e selado com uma espessa camada de filme bolha e, por fim, é colocado em uma caixa de papelão rígida personalizada, que é preenchido com papel de espuma para amortecimento. Isto garante isolamento completo da eletricidade estática e resistência a choques durante o transporte. Não importa se é enviado para as Américas, Europa ou diversas partes da China, nossa embalagem pode garantir a condição intacta do módulo ao ser aberto, deixando-o pronto para uso imediato. Isto responde completamente às preocupações dos clientes sobre “peças sobressalentes sujeitas a danos durante o transporte”, garantindo assim um tempo valioso para a reparação de emergência do sistema antigo.
Como fornecedor profissional, a Feimu Technology está bem ciente dos problemas de "dificuldade de fornecimento e entrega lenta" de peças de reposição antigas. Portanto, reservou especialmente estoque suficiente. Allen Bradley 1771-ASB estão todos disponíveis para fornecimento em estoque. Eles podem responder rapidamente às necessidades urgentes de compra dos clientes sem longos períodos de espera, resolvendo efetivamente o problema de falha e tempo de inatividade do equipamento.
O produto tem preço acessível e oferece alto custo-benefício. Eliminamos os elos intermediários e definimos preços razoáveis para permitir que os clientes obtenham novas peças de reposição de alta qualidade a um custo razoável. Não há necessidade de pagar prêmios elevados por peças de reposição escassas. Ao mesmo tempo, cada módulo é testado em condições reais de trabalho para garantir que cada interface de comunicação possa operar normalmente. Combinado com suporte técnico profissional, oferecemos aos clientes orientação de seleção e instalação, tornando a manutenção de sistemas antigos mais conveniente e tranquilizadora.
| Parâmetro | Especificação |
|---|---|
| Modelo de produto | Allen Bradley 1771-ASB |
| Tipo de produto | Adaptador de E/S Remota/Módulo de Scanner |
| Processadores compatíveis | PLC-5, PLC-3, PLC-2, SLC 500 |
| Protocolo | E/S remota (RIO) |
| Modo de operação | Scanner ou Adaptador (configurável) |
| Taxas de transferência de dados | 57,6 kbps, 115,2 kbps, 230,4 kbps (jumper selecionável) |
| Comprimento máximo do cabo | 3.048 metros (10.000 pés) com cabo Belden 9463 |
| Chassi Remoto Máximo | 7 chassis por scanner |
| Configuração de endereço de nó | Chaves rotativas (0-77 octais) |
| Compatibilidade de rack de E/S | Rack de E/S série 1771 |
| Cabo de comunicação | Belden 9463 (mangueira azul) |
| Desenho atual do backplane | 1,5A a 5V CC no máximo |
| Dissipação de energia | Máximo de 7,5 W |
| Tamanho do módulo | Módulo de slot único |
| Temperatura operacional | 0°C a 60°C |
| Temperatura de armazenamento | -40°C a 85°C |
| Umidade relativa | 5% a 95% (sem condensação) |
| Certificações | UL, cUL, CE |
O 1771-ASB é o principal componente que conecta o processador PLC-5 aos racks de E/S remotos. Compreender a rede ajuda na instalação e na solução de problemas.
Arquitetura do sistema:
Fluxo de dados:
Intervalo de endereços do nó:
O 1771-ASB possui duas chaves rotativas no painel frontal. Estes definem o endereço do nó para a rede RIO.
Local da mudança:Os dois interruptores estão localizados no painel frontal. Eles são rotulados como "TENS" e "UNITS".
Como definir:
Exemplo:Para definir o endereço do nó 25 (octal), defina TENS como 2 e UNITS como 5.
Regras importantes:
Erro comum:Configurando o endereço octal errado. As opções usam octal (0-7) e não decimal (0-9). Definir TENS como 8 ou 9 é inválido e fará com que o módulo use um endereço padrão.
O 1771-ASB suporta três taxas de transferência de dados. A taxa deve corresponder à configuração do scanner.
| Taxa de dados | Configuração de jumper | Comprimento máximo do cabo | Aplicação Típica |
|---|---|---|---|
| 57,6kbps | Jumper na posição A | 3.048 metros (10.000 pés) | Longa distância, atualização lenta |
| 115,2kbps | Jumper na posição B | 1.524 metros (5.000 pés) | Distância média, atualização padrão |
| 230,4kbps | Jumper na posição C | 762 metros (2.500 pés) | Curta distância, atualização rápida |
Como selecionar:
Exemplo de problema de campo:Um cliente instalou um novo 1771-ASB em uma rede RIO existente. O adaptador não se comunicava. Causa: O adaptador foi configurado para 230,4 kbps, mas o scanner foi configurado para 57,6 kbps. Correção: o jumper do adaptador foi alterado para 57,6 kbps. A comunicação foi restaurada.

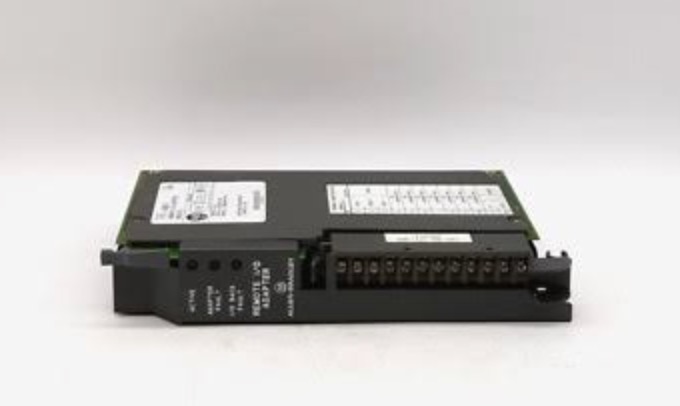

O 1771-ASB possui vários LEDs no painel frontal. Eles fornecem informações imediatas de status sem um terminal de programação.
| LIDERADO | Status | Significado | Ação |
|---|---|---|---|
| PWR | Verde | Módulo alimentado e operando normalmente. | Nenhuma ação necessária. |
| PWR | Desligado | Sem energia para o módulo. | Verifique a alimentação do chassi. Verifique a inserção do módulo. |
| COM | Verde | Comunicação ativa. Os dados estão sendo enviados ou recebidos. | Nenhuma ação necessária. |
| COM | Desligado | Sem comunicação. O link não foi estabelecido. | Verifique o cabo. Verifique o scanner. Verifique o endereço do nó. |
| COM | Amarelo | Aviso de comunicação. Erros intermitentes. | Verifique a qualidade do cabo. Verifique os terminadores. |
| FLT | Vermelho | Falha no módulo. Erro de hardware ou configuração. | Ciclo de energia. Verifique a configuração. Substitua se o vermelho permanecer. |
| FLT | Piscando | Erro de configuração. Conflito de endereço de nó ou configuração inválida. | Verifique o endereço do nó. Verifique as configurações do jumper. |
Os módulos Allen Bradley 1771-ASB são comumente falsificados. Use essas verificações para verificar a autenticidade.
Se o módulo mostrar um LED FLT vermelho após a configuração correta, suspeite de uma falsificação. Entre em contato com a Feimu Technology com fotos para verificação.
Qual é a diferença dos módulos de E/S comuns?
Não conecta diretamente sensores ou atuadores. É uma interface de comunicação. Uma extremidade se comunica com o processador (como PLC-5) através de um link de E/S remota e a outra extremidade se conecta a um rack de E/S da série 1771, acionando os módulos de entrada/saída no rack para conduzir a troca de dados real.
Quais informações de compatibilidade precisam ser confirmadas?
Projetado para o rack de E/S da série 1771, suportando principalmente processadores das séries PLC-5, PLC-2/3, conectados via cabo Belden 9463, usando o protocolo de comunicação de E/S Remota.
