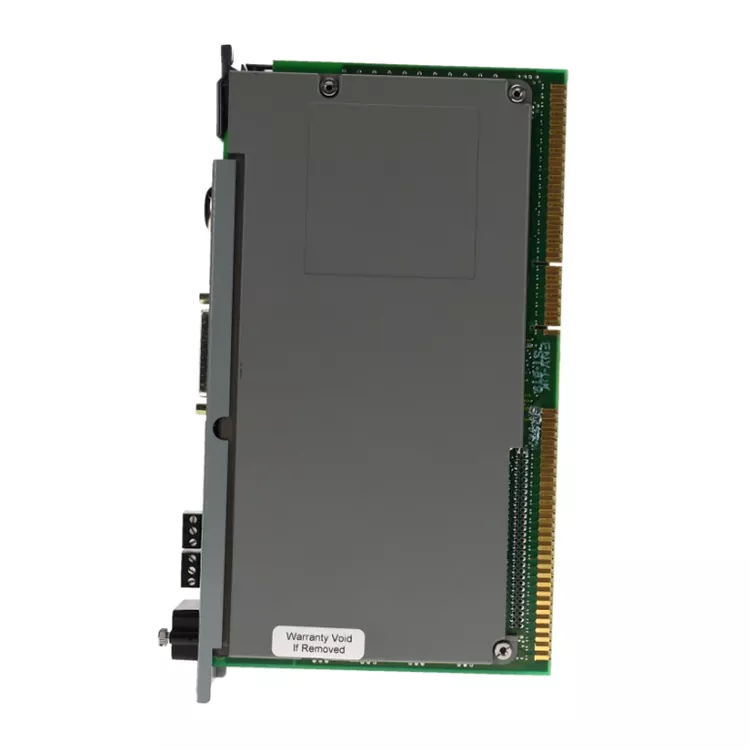

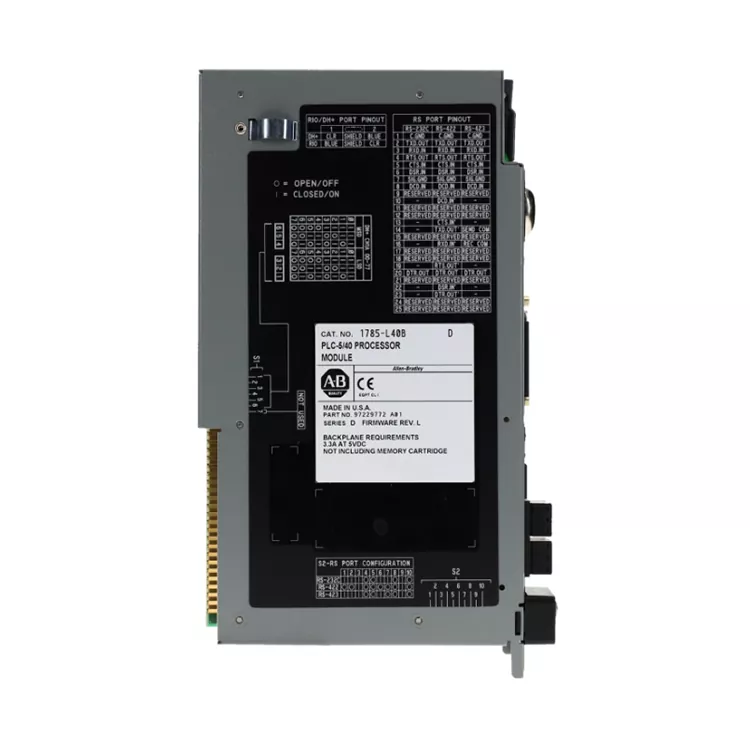

Allen Bradley 1785 L40B é uma unidade de controle principal PLC 5/40, equipada com memória de programa de 48K, suportando expansão de ponto de E/S de grande capacidade, com comunicação remota DH+ e interface de depuração RS232. Pode formar de forma estável um sistema de controle industrial distribuído. O módulo é perfeitamente compatível com todo o rack 1771 e módulos de E/S. O programa original pode ser substituído diretamente sem modificação, com forte estabilidade e longa vida útil industrial. Como um fornecedor confiável de controle industrial transfronteiriço, a Feimu Technology há muito armazena esse raro modelo descontinuado, tornando-o o canal de fornecimento preferido para a manutenção e substituição dos antigos sistemas de controle AB atuais.
① Adequado para grandes sistemas de controle
Suporta gerenciamento de E/S de vários quadros e vários locais, pode atender à demanda de controle de equipamentos de produção complexos.
② Arquitetura PLC-5 estável
Adote uma plataforma de controle industrial madura, que é adequada para um ambiente de funcionamento contínuo de longo prazo.
③ Forte capacidade de expansão de comunicação
Suporta a rede DH + e E/S remota, conveniente para conectar a módulos de E/S remota e outros equipamentos de controle.
④ Prolonga o ciclo de vida de equipamentos antigos
Adequado para manutenção e substituição de sistemas PLC-5 existentes, evitando investimentos de alto custo em atualizações gerais do sistema.
⑤ Capacidade confiável de proteção do programa
Usa bateria para manter a RAM e suporta backup de programas EEPROM, melhorando a segurança dos dados do programa.
O Allen Bradley 1785 L40B é aplicado principalmente em:
Linhas de produção de fabricação de automóveis
Equipamento de embalagem e transporte
Sistemas de controle de energia
Sistemas de automação de tratamento de água
Equipamento de controle de processos químicos
Projetos de manutenção do antigo sistema PLC-5 nas fábricas
|
Parâmetros |
Especificações |
|
Modelo de produto |
1785-L40B |
|
Série de produtos |
CLP-5 |
|
Tipo de processador |
Processador Padrão PLC-5/40 |
|
Memória do usuário |
48 mil palavras SRAM |
|
E/S digital máxima |
2.048 pontos |
|
E/S analógica máxima |
2.048 pontos |
|
Interface de comunicação |
4 × portas DH+/E/S remotas |
|
Interface serial |
RS-232-C / RS-422-A / RS-423-A |
|
Número máximo de racks de E/S |
61 Prateleiras |
|
E/S remota universal |
Até 32 racks por link |
|
Corrente do backplane |
3,3 A a 5 Vcc |
|
Software de programação |
RS Logix 5 |
|
Backup do programa |
Suporta Módulo EEPROM |
O Allen Bradley 1785 L40B é um módulo processador Allen-Bradley PLC-5/40, usado para execução de programas e controle de equipamentos no sistema de controle PLC-5.
RSLogix 5 é usado para desenvolvimento, upload e download de programas.
São suportadas comunicações seriais DH+, E/S remota e RS-232/422/423.
Verifique a alimentação do PLC;
Veja sua lâmpada de status PROC;
Verifique o estado da bateria;
Confirme a conexão de comunicação.
Processo de inspeção
Inspeção de aparência: verifique o status do invólucro do módulo, da interface, do terminal e da etiqueta, confirme se não há danos óbvios, corrosão ou desgaste anormal.
Confirmação do modelo e versão do hardware: verifique o modelo do produto, série, versão do hardware e parâmetros de configuração, garanta a correspondência do sistema com os requisitos do cliente.
O teste de inicialização: plataforma de teste, módulo de detecção de estado está ligado, a alimentação e o processo de inicialização estão normais.
Teste de execução da CPU: verifique a inicialização do processador, a autoverificação, os indicadores de status e a função de execução dos programas, para garantir a função normal de controle da CPU.
Teste de comunicação DH +: comunicação por meio de autenticação de rede DH +, troca de dados de inspeção entre o processador e a capacidade do equipamento de rede PLC.
Programa para teste de leitura/gravação: use o programa testado RSLogix 5 para fazer upload, download e acesso a dados, confirmar o armazenamento do programa e a função de comunicação normal.
Teste de estabilidade de operação de longo prazo: Realize testes de operação contínuos para observar a estabilidade de operação do módulo e reduzir o risco de falha no local.
Registros de Inspeção de Produtos;
Fotos Físicas;
Registros de inspeção de embalagens.
A Feimu Technology está profundamente envolvida na indústria de controle industrial há mais de 20 anos, com um armazém inteligente de 2.000㎡ e mais de 5.000 SKUs de controle industrial em estoque. Ele fornece fornecimento estável a longo prazo de todas as peças sobressalentes de controle industrial escassas e descontinuadas da AB, Siemens, GE e Schneider.
Todos os módulos Allen Bradley 1785 L40B foram submetidos a teste de envelhecimento em plena carga de 72 horas, detecção de comunicação de canal completo e verificação de função para evitar produtos defeituosos recondicionados e montados. São fornecidos serviços unificados de garantia de qualidade, equipados com uma equipe técnica profissional 7x24 horas para oferecer suporte à depuração remota, solução de problemas de falhas e orientação do plano de substituição.
Toda a cadeia de abastecimento é regular, a qualidade é controlável e a entrega é estável, garantindo totalmente o bom funcionamento de antigas linhas de produção em fábricas nacionais e estrangeiras.
