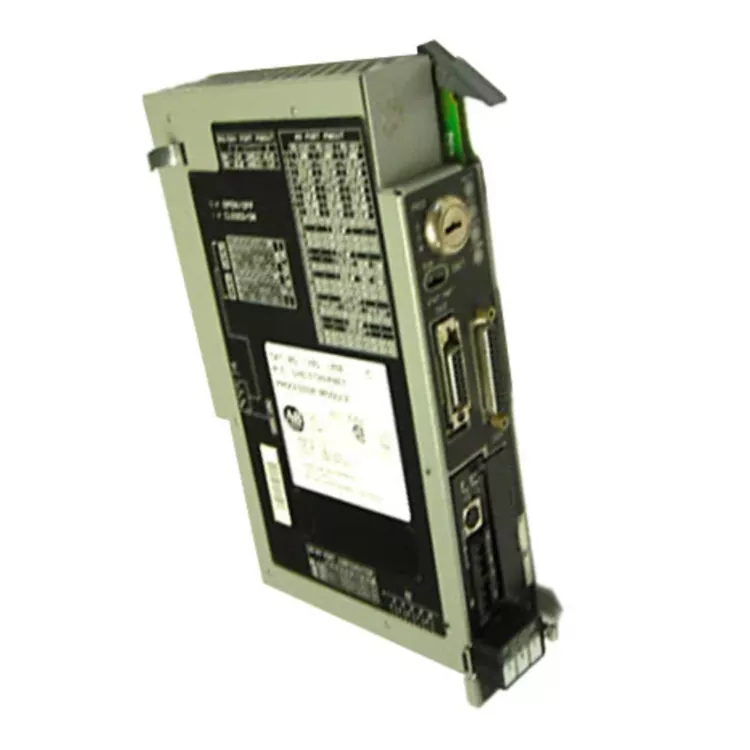

Allen Bradley 1785 L40E

O Allen Bradley 1785 L40E está equipado com memória de programa de 48K e possui uma interface de comunicação Ethernet independente. É compatível com redes DH+ e IO remotas e suporta controle de ponto de grande capacidade. É um dos poucos modelos topo de linha com porta de rede da série PLC 5. É amplamente utilizado em sistemas de controle automático antigos de grande escala em indústrias como engenharia química, usinas de energia, metalurgia e automóveis. Como fornecedora industrial transfronteiriça sênior, a Feimu Technology concentra-se no módulo de produção de classe fora da impressão, triagem, teste e fornecimento de compatibilidade de equipamentos de segurança, comunicações estáveis ​​e uso de computador.

Processo de instalação

Verificação de energia:

Desligue a fonte de alimentação do sistema PLC e confirme se o rack e a linha de comunicação estão em estado seguro.

Instale o módulo do processador:

Insira o PLC Allen Bradley 1785 L40E - 5 slot de rack correspondente, módulo fixo e conecte novamente.

Linhas de comunicação de conexão:

Com base na demanda do sistema para conexão de interface de comunicação Ethernet e DH + ou Remote I/O.

Teste de inicialização:

Abra a fonte de alimentação, verifique a luz indicadora de status da CPU, certifique-se de que o módulo inicialize normalmente.

Configuração do aplicativo:

Use o RSLogix 5 para conectar o processador, baixar o programa e verificar os parâmetros de E/S e comunicação.

Execute o teste:

Verificação das funções de comunicação e controle do PLC para execução do programa e site, confirma a operação normal do sistema.

Perguntas frequentes

Q1. Quais dados precisam de backup antes da substituição?

Programa de usuário PLC;

Arquivos de tabela de dados;

Parâmetros de configuração de E/S;

Configurações de rede de comunicação;

Arquivos de configuração do processador.

Q2. Quais métodos de comunicação são suportados?

Suporta Ethernet, DH+ (Data Highway Plus), E/S remota e comunicação serial RS-232/422/423. Ele pode se conectar ao computador superior, E/S remota e outros dispositivos de automação.

Q3. Qual software de programação é usado?

Use o RSLogix 5 para criar, fazer upload, baixar e monitorar o programa e use o RSLinx para configuração de comunicação.

Q4. Como solucionar problemas quando a comunicação com o PLC falha?

Verifique a conexão do cabo de comunicação Ethernet/DH+;

Confirme a configuração do endereço do nó da rede;

Verifique a configuração do driver RSLinx;

Confirme se a luz indicadora de status da CPU está normal;

Verifique o módulo de comunicação e a configuração dos parâmetros de rede.

Q5. Como lidar quando a luz de falha da CPU está acesa?

Verifique o código de falha do processador;

Confirme se há algum erro no programa;

Verifique o status da bateria;

Tente recarregar o programa válido;

Se necessário, realize testes de diagnóstico da CPU.

Especificações Técnicas

Vantagem central

1. Comunicação Ethernet integrada

Suporta conexão Ethernet industrial, facilitando a troca de dados com computadores superiores, sistemas de monitoramento e outros equipamentos de automação.

2. Compatível com arquitetura de controle PLC-5

Pode ser usado diretamente para manutenção de sistemas PLC-5 existentes, reduzindo custos de atualização de equipamentos.

3. Poderosa capacidade de gerenciamento de E/S

Suporta expansão de E/S digital e analógica em grande escala, adequada para aplicações de controle complexas.

4. Suporte multi-rede

Compatível com métodos de comunicação Ethernet, DH+ e E/S remota, aumentando a flexibilidade de integração do sistema.

5. Prolonga o ciclo de vida do equipamento

Adequado como peça de reposição para sistemas PLC-5 antigos, ajudando a manter a operação contínua dos equipamentos de produção.

Campos de aplicação

O Allen Bradley 1785 L40E é aplicado principalmente em:

Controle de linha de produção de automação

Equipamentos para fabricação de automóveis

Sistemas de máquinas de embalagem

Sistemas de aquisição de dados de fábrica

Equipamento de controle de processo

Projetos de manutenção de sistemas antigos PLC-5

Aplicação típica:

Conecta o sistema de controle PLC e o equipamento de monitoramento superior via rede Ethernet para obter transmissão de dados de produção e monitoramento do status do equipamento.

Por que nos escolher?

Pós-venda e serviços

Fornecer:

Confirmação de compatibilidade do produto

Orientação de instalação do sistema PLC-5

Suporte à configuração de comunicação Ethernet

Orientação de depuração do RSLogix 5

Suporte para análise de falhas

Certificação e garantia de qualidade

Processo de teste do produto: Inspeção visual

Confirmação de modelo e versão de hardware

Teste de inicialização de energia

Teste de status de operação da CPU

Teste de comunicação Ethernet/DH+

Teste de leitura e escrita do programa RSLogix 5

Teste de estabilidade de operação a longo prazo

Provisão de entrega: Registros de inspeção do produto; Fotos físicas; Registros de inspeção de embalagens

Casos reais e avaliações de clientes

O sistema de controle auxiliar de uma usina termelétrica adotou a arquitetura Ethernet PLC-5. A unidade de controle principal do Allen Bradley 1785 L40E envelhecia e apresentava defeito, e era difícil encontrar fornecedores confiáveis ​​em toda a rede. A Feimud Technology forneceu inspeção completa de produtos originais em boas condições, perfeitamente compatíveis com o programa original e configuração de rede, e resolveu a falha do equipamento de uma só vez, garantindo a produção contínua e segura da usina.

Engenheiro de automação de usina: A CPU antiga com portas de rede L40E é muito escassa. Comparado com muitos outros, apenas o fornecimento da Feimud é confiável. A comunicação na máquina é estável e os relatórios de inspeção estão completos.
